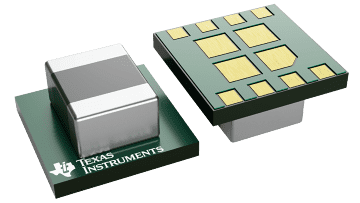

LMZ20501 纳米模块稳压器是一款易于使用的同步降压直流/直流转换器，能够从最高 5.5V 的输入电压驱动高达 1A 的负载电流，以极小的解决方案尺寸提供优异的效率和输出精度。这种创新型封装将稳压器和电感器包含在 3.5mm × 3.5mm × 1.75mm 的小体积中，节省了布板空间以及电容器选型所需的时间和开销。LMZ20501 仅需要五个外部组件，其引脚设计可实现简单、最优的 PCB 布局。该器件使用很少数量的外部元件和 TI WEBENCH 设计工具，提供一个易于使用的完整设计。TI 的 WEBENCH 工具包含诸如外部元件计算、电气模拟和 WebTherm 等特性。有关焊接信息，请参阅 SNOA401。
| Iout (max) (A) | 1 |
| Vin (min) (V) | 2.7 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 3.6 |
| Soft start | Fixed |
| Features | EMI Tested, Enable, Light Load Efficiency, Power good |
| Operating temperature range (°C) | -40 to 125 |
| Iq (typ) (mA) | 0.072 |
| Regulated outputs (#) | 1 |
| Switching frequency (max) (kHz) | 3200 |
| Switching frequency (min) (kHz) | 2500 |
| Duty cycle (max) (%) | 100 |
| Topology | Buck, Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| Control mode | current mode |
| USIP (SIL) | 8 | See data sheet |
