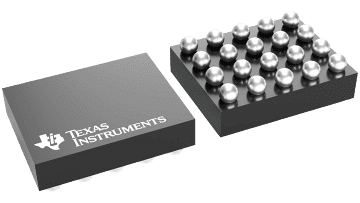

TPS63024 是一款高效、低静态电流降压-升压转换器，此转换器适用于输入电压会高于或低于输出的应用。在升压模式下，输出电流可高达 1.5A，而在降压模式下，输出电流可高达 3A。开关内的最大平均电流被限制在 3A（典型值）。TPS63024 根据输入电压在降压或升压模式之间自动切换，以便在整个输入电压范围内调节输出电压，从而确保两个模式间的无缝转换。此降压-升压转换器基于一个使用同步整流的固定频率、脉宽调制 (PWM) 控制器以获得最高效率。在低负载电流情况下，此转换器进入省电模式，以便在整个负载电流范围内保持高效率。有一个使用户能够在自动 PFM/PWM 模式运行和强制 PWM 运行之间进行选择的 PFM/PWM 引脚。在 PWM 模式期间，通常使用一个 2.5MHz 的固定频率。使用一个外部电阻分压器可对输出电压进行编程，或者在芯片上对输出电压进行内部固定。转换器可被禁用以最大限度地减少电池消耗。在关机期间，负载从电池上断开。此器件采用 20 引脚，1.766mm x 2.086 mm，WCSP 封装。
