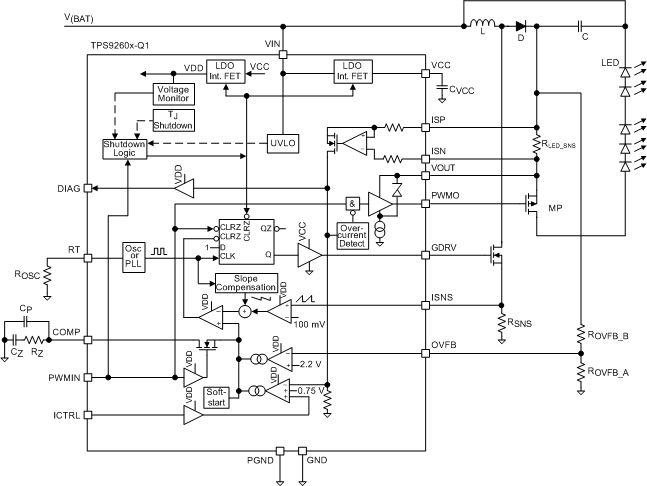

TPS9260x-Q1 系列器件是一款单通道和双通道高侧电流 LED 驱动器。借助于完全保护和诊断功能，这一系列器件专门针对并且非常适合于汽车前照灯。每个独立驱动器的底部是峰值电流模式升压控制器。每个控制器由两个独立的反馈环路，一个带有高侧电流感测分路的电流反馈环路，以及一个带有外部电阻分压器网络的电压反馈环路。此控制器传送一个恒定输出电压或一个恒定输出电流。已连接的负载决定此器件是对恒定输出电流（如果此电路在电压设定点前达到电流设定点）还是对恒定输出电压（如果此电路首先达到电压设定点 (if the circuit reaches the voltage set-point is reached first)，例如，在开路负载条件下）进行调节。

每个控制器支持诸如升压、升压至电池电压、SEPIC 或反激式等所有典型拓扑结构。

为了保护此电路，高侧 PMOS FET 驱动器用于 LED 灯串的 PWM 调光，并且在外部对地短路时切断电源。
