CSD95379Q3M

CSD95379Q3M

正在供货

同步降压 NexFE 功率级,CSD95379Q3M

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

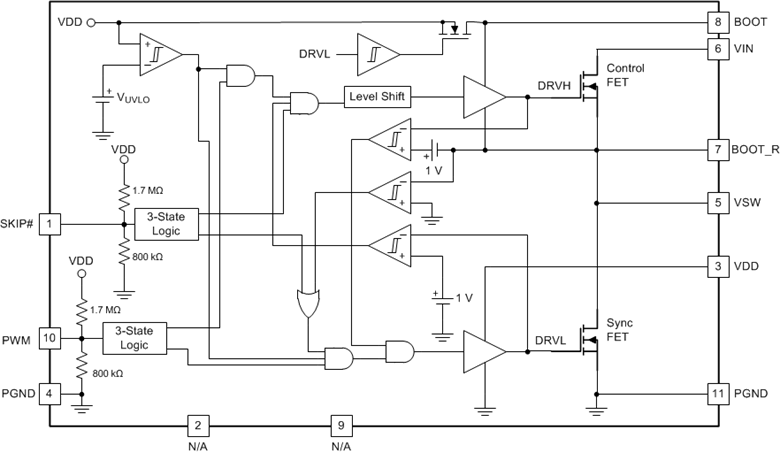

CSD95379Q3M NexFET 功率级的设计经过高度优化,适用于高功率、高密度同步降压转换器。 这个产品集成了驱动器集成电路 (IC) 和 NexFET 技术来完善功率级开关功能。 此驱动器 IC 具有一个内置可选二极管仿真功能,此功能可启用断续传导模式 (DCM) 运行来提升轻负载效率。 此外,驱动器 IC 支持 ULQ 模式,此模式支持针对 Windows 8 的联网待机功能。借助于三态 PWM 输入,静态电流可减少至 130μA,并支持立即响应。 当 SKIP# 保持在三态时,电流可减少至 8µA(恢复切换通常需要 20µs)。 这个组合在小型 3.3mm x 3.3mm 外形尺寸封装中提供高电流、高效和高速开关功能。 此外,PCB 封装已经过优化,可帮助减少设计时间并简化总体系统设计的完成。

  • 12A 电流下的系统效率达 92.5%
  • 12A 电流时 1.8W 的超低功率损耗
  • 最大额定持续电流为 20A,峰值电流为 45A
  • 高频运行(高达 2MHz)

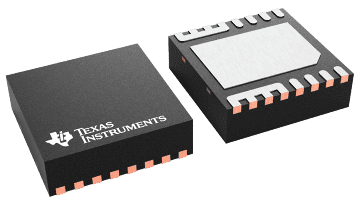

  • 高密度 – 3.3mm × 3.3mm 小外形尺寸无引线封装 (SON) 尺寸
  • 超低电感封装
  • 系统已优化的印刷电路板 (PCB) 封装
  • 低静态 (LQ) 和超低静态 (ULQ) 电流模式
  • 与 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
  • 支持强制连续传导模式 (FCCM) 的二极管仿真模式
  • 三态 PWM 输入
  • 集成型自举二极管
  • 击穿保护
  • 符合 RoHS 标准 - 无铅引脚镀层
  • 无卤素

应用范围

  • NVDC 笔记本电脑/超极本 PC
  • 平板电脑
  • 网络互联、电信和计算系统中的负载点同步降压

All trademarks are the property of their respective owners.

VDS (V)20
Power loss (W)1.8
Ploss current (A)12
ConfigurationPowerStage
ID - continuous drain current at TA=25°C (A)20
Operating temperature range (°C)-40 to 150
FeaturesDiode emulation mode with FCCM, Ultra-low inductance package
RatingCatalog
VSON-CLIP (DNS)1010.89 mm² 3.3 x 3.3
