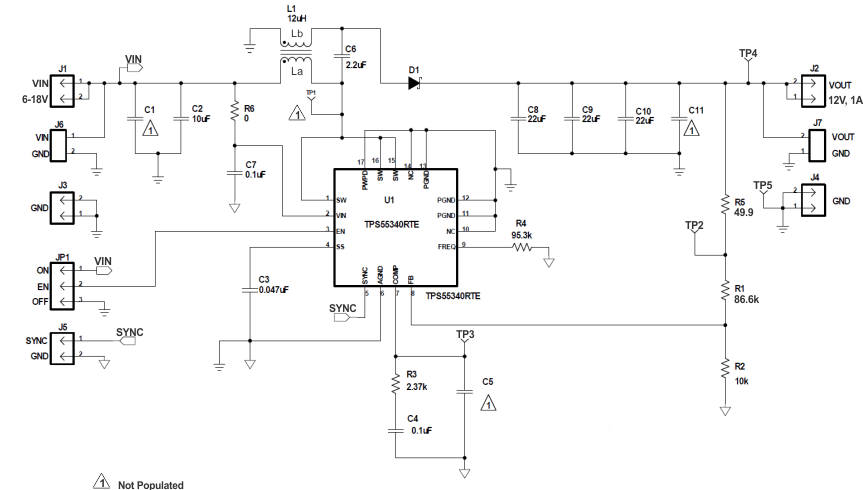

TPS55340-EP 是一款单片非同步开关稳压器，带有集成的 5A/40V 电源开关。此器件可配置成多种标准开关稳压器拓扑，包括升压、SEPIC 和隔离反激式。此器件具有宽输入电压范围，可支持输入电压来自多节电池或者稳压的 3.3V、5V、12V 和 24V 电源轨的应用。
TPS55340-EP 使用电流模式脉宽调制 (PWM) 控制来调节输出电压，并具有一个内部振荡器。PWM 的开关频率由一个外部电阻器设定或者通过与一个外部时钟信号同步来设置。用户可以在 100kHz 至 1.2MHz 之间 对开关频率进行设定。
此器件具有可编程软启动功能，可限制启动期间的涌入电流，并且还具有其他内置保护特性，包括逐周期过流限制和热关断。
| Topology | Boost, Flyback, SEPIC |
| Vin (min) (V) | 2.9 |
| Vin (max) (V) | 32 |
| Vout (min) (V) | 3 |
| Vout (max) (V) | 38 |
| Switch current limit (typ) (A) | 6.6 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 100 |
| Switching frequency (max) (kHz) | 1200 |
| Iq (typ) (mA) | 0.5 |
| Features | Enable, Frequency synchronization, Light Load Efficiency, Nonsynchronous |
| Duty cycle (max) (%) | 89 |
| Operating temperature range (°C) | -55 to 125 |
| Rating | HiRel Enhanced Product |
| WQFN (RTE) | 16 | 9 mm² 3 x 3 |
