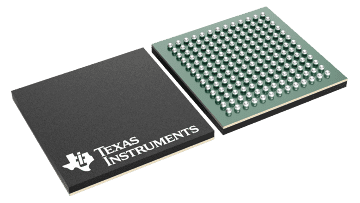

TPS659038-Q1 和 TPS659039-Q1 器件是适用于汽车应用的电源管理集成 电路 (PMIC)。该器件提供七个可配置的降压转换器，输出电流高达 6A，可用于存储器、处理器内核、输入/输出 (I/O) 或 LDO 预稳压。其中一个可配置的降压转换器与另一个 3A 稳压器组合后可提供高达 9A 的输出电流。所有降压转换器均可与频率介于 1.7MHz 至 2.7MHz 之间的外部时钟或频率为 2.2MHz 的内部回退时钟同步。TPS659038-Q1 器件包含 11 个 LDO 稳压器，而 TPS659039-Q1 器件包含 6 个 LDO 稳压器供外部使用。这些 LDO 稳压器可由系统电源或经过预稳压的电源供电。上电和断电控制器可进行配置，能够支持所有上电和断电序列（基于 OTP）。TPS659038-Q1 和 TPS659039-Q1 器件包括 32kHz RC 振荡器，可在上电和断电过程中对所有资源进行排序。在需要快速启动的情况下，也可使用 16MHz 晶体振荡器来快速为系统产生一个稳定的 32kHz 频率。所有 LDO 和 SMPS 转换器均可由 SPI 或 I²C 接口或通过电源请求信号进行控制。此外，电压调节寄存器允许将 SMPS 转换为 SPI、I²C 或顶部/底部控制所需的不同电压。每种封装中都有一个专用引脚可配置为上电序列的一部分，用于控制外部资源。该器件具备通用输入输出 (GPIO) 功能，两个 GPIO 均可配置为上电序列的一部分，用于控制外部资源。电源请求信号通过启用电源模式控制功能来实现电源优化。该器件具有一个带有三条外部输入通道的通用 (GP) ∑-Δ 模数转换器 (ADC)。TPS659038-Q1 和 TPS659039-Q1 器件采用间距为 0.8mm 的 13 焊球 × 13 焊球 nFBGA 封装。
