TPS62150A-Q1

正在供货

产品详情

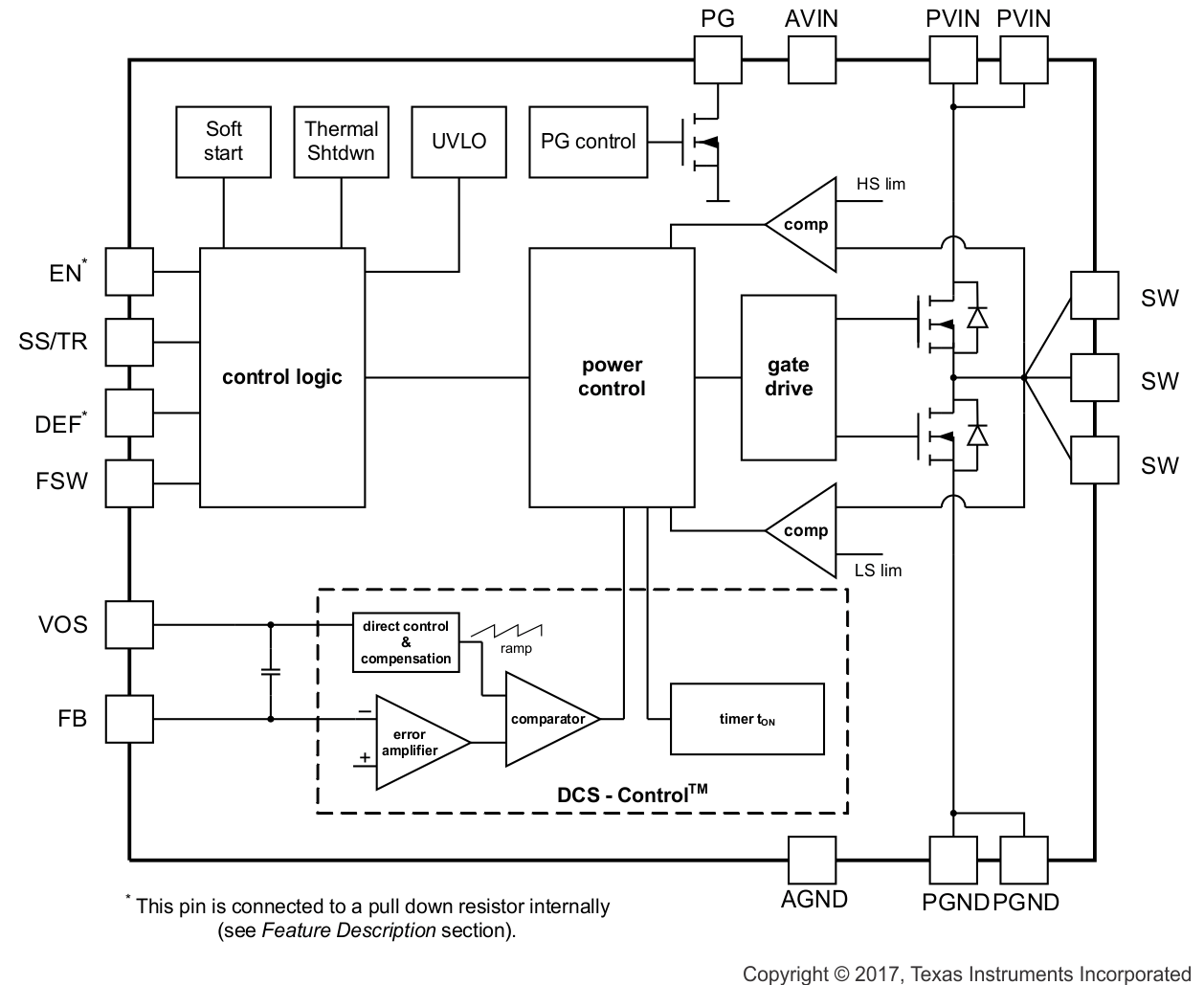

TPS62150A-Q1 器件是一款易于使用的同步降压直流/直流转换器，针对应用进行了优化。通常为 2.5MHz 的高开关频率允许使用小型电感器，并且通过使用 DCS-Control™ 拓扑技术提供快速瞬态响应以及高输出电压精度。

借助 3 至 17V 的宽运行输入电压范围，此器件非常适合于由中间总线电源轨供电的系统。其输出电压为 0.9V 至 6V，支持高达 1A 的持续输出电流（使用 100% 占空比模式）。

输出电压启动斜率由软启动引脚控制，从而实现作为独立电源或者在跟踪配置下的运行。通过配置使能和开漏电源正常引脚也有可能实现电源排序。

在省电模式下，此器件显示来自 V_IN 的静态电流大约为 17µA。如果负载较小，则自动且无缝进入省电模式，并在整个负载范围内保持高效率。在关断模式下，此器件被关闭且关断流耗少于 2µA。该器件采用 3mm × 3mm (RGT) 16 引脚超薄型四方扁平无引线 (VQFN) 封装。。

DCS-Control™拓扑
符合汽车类应用要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级：-40°C 至 125°C 的工作结温范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
输入电压范围：3V 至 17V
可调节输出电压范围为 0.9V 至 6V
引脚可选输出电压（标称值，+5%）
可编程软启动和跟踪
节能模式无缝转换
17µA 的静态电流（典型值）
可选工作频率
电源正常状态输出
100% 占空比模式
短路保护
过热保护
与 TPS62130A-Q1 引脚对引脚兼容
采用 3mm × 3mm VQFN-16 封装
借助 WEBENCH^® 电源设计器并使用 TPS62150A-Q1 创建定制设计方案

Vin (min) (V)	3
Vin (max) (V)	17
Vout (min) (V)	0.9
Vout (max) (V)	6.3
Iout (max) (A)	1
Iq (typ) (mA)	0.017
Switching frequency (min) (kHz)	1250
Switching frequency (max) (kHz)	2500
Features	Enable, Light Load Efficiency, Output discharge, Over Current Protection, Power good, Synchronous Rectification, Tracking, Voltage Margining
Operating temperature range (°C)	-40 to 125
Rating	Automotive
TI functional safety category	Functional Safety-Capable
Regulated outputs (#)	1
Control mode	Constant on-time (COT), DCS-Control
Duty cycle (max) (%)	100
Type	Converter

VQFN (RGT)

9 mm² 3 x 3
