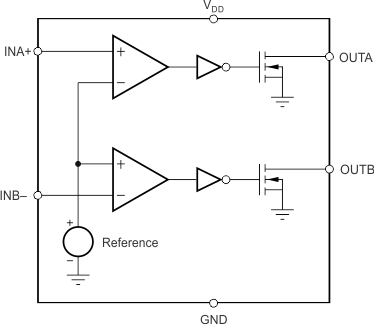

TPS3700-Q1 宽电源窗口电压检测器可在 1.8V 至 18V 的电压范围内运行。此器件具有两个带有内部 400mV 基准的高精度比较器和两个用于过压和欠压检测的额定值为 18V 的开漏输出。TPS3700-Q1 器件可以用作一个窗口电压检测器，也可以用作两个单独的电压监测器。通过外部电阻器可以设置监控电压。如需高达 65V 的更宽输入电压范围，请参阅 TPS37A-Q1 或 TPS38A-Q1 器件。
当 INA+ 端子上的电压下降至低于 (V IT+ - V hys) 时，OUTA 端子被驱动至低电平，而当电压返回到各自阈值 (V IT+) 之上时，OUTA 端子变为高电平。当 INB- 端子上的电压上升至高于 V IT+时，OUTB 端子被驱动至低电平，而当电压下降至低于各自的阈值 (V IT+ - V hys) 时，OUTB 端子变为高电平。TPS3700-Q1 器件中的两个比较器包括用于滤波的内置滞后来抑制短时毛刺脉冲，从而确保无故障触发的稳定输出运行。

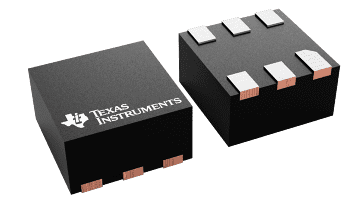

TPS3700-Q1 器件采用薄型 SOT-6 封装和 1.5mm x 1.5mm WSON-6 封装，额定工作结温范围为 -40°C 至 125°C。
| Number of supplies monitored | 1, 2 |
| Threshold voltage 1 (typ) (V) | 0.4 |
| Features | Separate VDD & sense, Undervoltage and overvoltage monitor, Wide input voltage |
| Reset threshold accuracy (%) | 1 |
| Iq (typ) (mA) | 0.0055 |
| Output driver type/reset output | Active-low, Open-drain |
| Time delay (ms) | 0 |
| Supply voltage (min) (V) | 1.8 |
| Supply voltage (max) (V) | 18 |
| TI functional safety category | Functional Safety-Capable |
| Rating | Automotive |
| Watchdog timer WDI (s) | None |
| Operating temperature range (°C) | -40 to 125 |
| SOT-23-THN (DDC) | 6 | 8.12 mm² 2.9 x 2.8 |
| WSON (DSE) | 6 | 2.25 mm² 1.5 x 1.5 |
