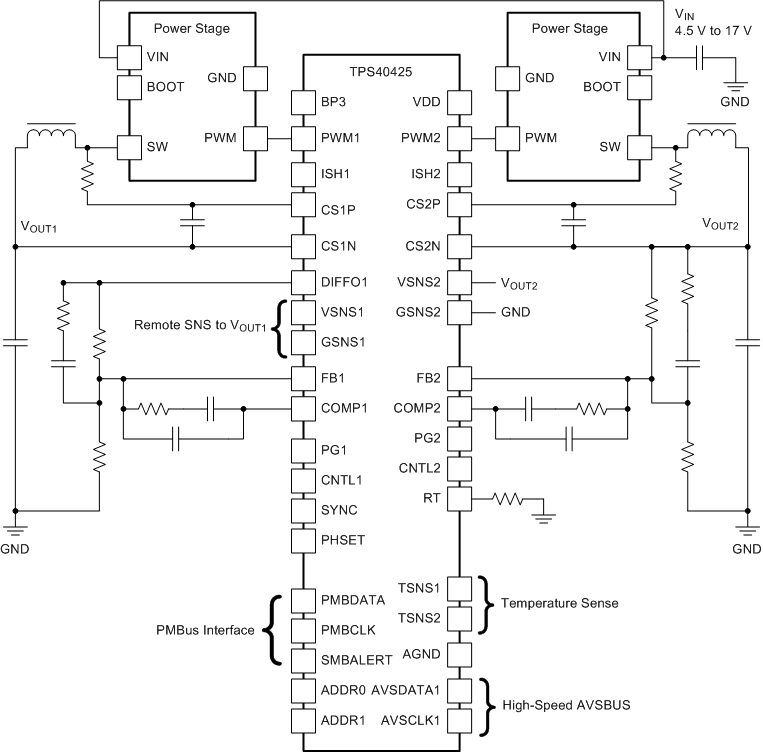

TPS40425 是一款 PMBus 同步降压无驱动器控制器。其出厂默认设置中的工作模式为非智能功率模式，在进行 PMBus 编程并重启电源后即可在智能功率模式下工作。该器件可配置为双路输出或双相操作。而且该器件最多可堆叠 4 个相位，支持高达 120A 的负载电流。2 相、3 相或 4 相交错式相移可减少输入和输出波纹，从而减小输入和输出电容。
它的宽输入电压范围可支持 5V 和 12V 中间电源总线。基准电压精度达 0.5%，可满足现代专用集成电路 (ASIC) 对于精准电压的需求。
根据 PMBus 标准，TPS40425 器件可对基准电压、故障限制、UVLO 阈值、软启动时间以及接通和关断延迟进行编程。
此外，该器件还采用了精准的测量系统，用于监视各通道的输出电压、电流和温度。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 20 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 5 |
| Iout (max) (A) | 40 |
| Iq (typ) (mA) | 18 |
| Switching frequency (min) (kHz) | 200 |
| Switching frequency (max) (kHz) | 1500 |
| Features | Adjustable current limit, Dynamic Voltage Scaling, Enable, Frequency synchronization, Phase Interleaving, Power good, Pre-Bias Start-Up, Remote Sense, Synchronous Rectification, UVLO adjustable, Voltage Margining |
| Operating temperature range (°C) | -40 to 125 |
| Regulated outputs (#) | 2 |
| Number of phases | 2 |
| Rating | Catalog |
| Control mode | Voltage mode |
| Type | Controller |
| VQFN (RHA) | 40 | 36 mm² 6 x 6 |
