TPS6305x 系列器件是一款静态电流较低的高效降压/升压转换器 ， 适用于输入电压高于或低于输出电压的应用。
在升压模式下，持续输出电流最高可达 500mA；在降压模式下，持续输出最高可达 1A。最大平均开关电流限制为 1A（典型值）。TPS6305x 系列器件在整个输入电压范围内针对输出电压进行稳压操作，可根据输入电压自动切换为降压或升压模式，从而在两种模式之间实现无缝转换。

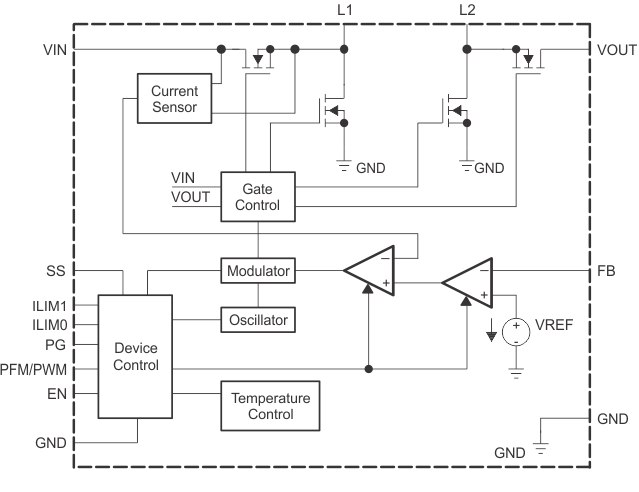

该降压/升压转换器基于使用同步整流的固定频率 PWM 控制器，可实现最高效率。在负载电流较低的情况下，该转换器进入节能模式，从而在整个负载电流范围内保持高效率。

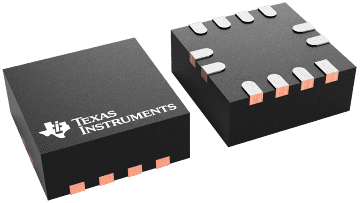

用户可以通过脉频调制 (PFM)/PWM 引脚选择自动 PFM/PWM 工作模式或强制 PWM 工作模式。在 PWM 模式下通常使用 2.5MHz 固定频率。使用一个外部电阻分压器可对输出电压进行编程，或者在芯片上对输出电压进行内部固定。转换器可被禁用以最大限度地减少电池消耗。在关断期间，负载从电池上断开。该器件采用 12 引脚芯片尺寸球状引脚栅格阵列 (DSBGA) 封装和 12 引脚 HotRod 封装。
| Topology | Buck-Boost |
| Vin (min) (V) | 2.5 |
| Vin (max) (V) | 5.5 |
| Vout (max) (V) | 5.5 |
| Vout (min) (V) | 2.5 |
| Duty cycle (max) (%) | 100 |
| Features | Adjustable current limit, Enable, Light Load Efficiency, Load Disconnect, Power good, Synchronous Rectification, UVLO Fixed |
| Switch current limit (typ) (A) | 1 |
| Switching frequency (min) (kHz) | 2500 |
| Switching frequency (max) (kHz) | 2500 |
| Iq (typ) (mA) | 0.043 |
| Iout (max) (A) | 0.5 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Type | Converter |
| DSBGA (YFF) | 12 | 2.52000000000000018 mm² 1.4000000000000001 x 1.8 |
| VQFN-HR (RMW) | 12 | 6.25 mm² 2.5 x 2.5 |
