TPS54361 器件是一款集成高侧 MOSFET 的 60V、3.5A 降压稳压器。根据 ISO 7637 标准，该器件可承受高达 65V 的负载突降脉冲。电流模式控制提供了简单的外部补偿和灵活的组件选择。一个低纹波脉冲跳跃模式将无负载输出电源电流减小至 152µA。当使能引脚被拉至低电平时，关断电源电流将降至 2µA。
欠压锁定在内部设定为 4.3V，但可通过使能引脚上的外部电阻分压器将之提高。输出电压启动斜坡受控于软启动引脚，该引脚还可被配置用来控制电源排序和跟踪。一个开漏电源正常信号表示输出处于标称电压值的 93% 至 106% 之内。
宽范围可调开关频率允许针对效率或者外部组件尺寸进行优化。逐周期电流限制、频率折返和热关断功能可在过载情况下保护内部和外部组件。

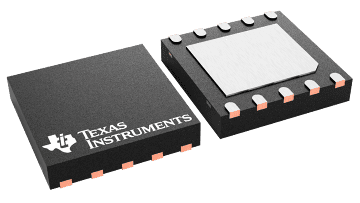

TPS54361 器件采用 10 引脚 4mm x 4mm WSON 封装。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 60 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 59 |
| Iout (max) (A) | 3.5 |
| Iq (typ) (mA) | 0.152 |
| Switching frequency (min) (kHz) | 100 |
| Switching frequency (max) (kHz) | 2500 |
| Features | Enable, Frequency synchronization, Light Load Efficiency, Over Current Protection, Power good, Tracking, UVLO adjustable |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 98 |
| Type | Converter |
| WSON (DPR) | 10 | 16 mm² 4 x 4 |
