TPS7B4250-Q1

正在供货

产品详情

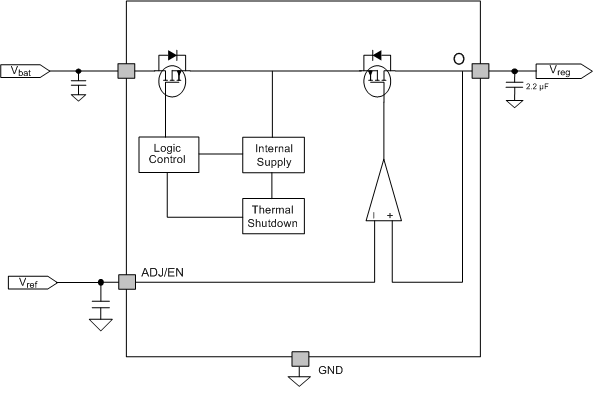

TPS7B4250-Q1 器件是一款单片、集成型低压降跟踪器。此器件采用 SOT-23 封装。TPS7B4250-Q1 器件被设计用来为汽车环境中的电路板外传感器供电。此集成电路 (IC) 具有针对过载、过热、反向极性和电池与接地输出短路的集成保护功能。

调节输入引脚 ADJ 上施加的基准电压用于对高达 V_IN = 45V 的电源电压进行稳压，负载电流高达 50mA。

通过将调节/使能输入引脚 (ADJ/EN) 置为低电平，TPS7B4250-Q1 器件可切换至待机模式，从而最大限度地降低静态电流。

适用于汽车电子应用
符合 AEC-Q100 标准的下列结果
- 器件温度等级 1：环境运行温度范围为 -40°C 至 125°C
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级3A
- 器件带电器件模型 (CDM） ESD 分类等级 C6
-20V 至 45V 宽范围、最大输入电压范围
输出电流，50mA
极低输出跟踪容限，
5mV（最大值）
当 I_OUT = 10mA 时，低压降电压为 150mV
组合基准和使能输入
轻负载时，40µA 的低静态电流
极端、宽 ESD 范围。
- 与 1µF 至 50µF 陶瓷输出电容器，1mΩ 至 20Ω 等效串联电阻 (ESR) 一同使用时保持稳定
反极性保护
过热保护
对接地和电源的输出短路保护
SOT-23 封装

All trademarks are the property of their respective owners.

Output options	Tracking Output
Iout (max) (A)	0.05
Vin (max) (V)	40
Vin (min) (V)	4
Vout (max) (V)	18
Vout (min) (V)	1.5
Iq (typ) (mA)	0.04
Thermal resistance θJA (°C/W)	172
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Load capacitance (min) (µF)	1
Regulated outputs (#)	1
Features	Reverse Current Protection, Reverse voltage protection, Short-to-battery protection
PSRR at 100 KHz (dB)	60
Dropout voltage (Vdo) (typ) (mV)	250
Operating temperature range (°C)	-40 to 125

SOT-23 (DBV)

8.12 mm² 2.9 x 2.8
