TPS7B67-Q1系列介绍资料

您当前的位置：首页 > 电源管理 > 线性和低压降 (LDO) 稳压器 > TPS7B67-Q1

TPS7B67-Q1

正在供货

产品详情

TPS7B6701-Q1、TPS7B6733-Q1 和 TPS7B6750-Q1 器件 (TPS7B67xx-Q1) 为低压降线性稳压器，设计用于输入电压 V_IN 高达 40V 的操作。这些器件在轻负载时的静态电流仅为 15µA，显著延长了汽车电池的续航时间，可驱动高达 450mA 的负载。

TPS7B67xx-Q1 系列器件集成有短路和过流保护。在加电时执行复位延迟和电源正常信号，以表示输出电压稳定并且在稳压范围内。一个外部电容器设定此延迟。此使能功能使用一个 MCU 的输入输出 (I/O) 端口来激活此器件，以及使器件无效。

此器件的运行温度范围介于 -40°C 至 125°C 之间。

符合汽车类标准
符合 AEC-Q100 标准的下列结果
- 器件温度等级 1：环境运行温度范围为 -40°C 至 125°C
- 人体放电模型 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件 CDM ESD 分类等级 C3B
4V 至 40V 宽 V_IN 输入电压范围，瞬态电压高达 45V
最大输出电流，450mA
低静态电流 (I_Q)
- < 4µA，EN = 低电平（关断模式）
- 轻负载时典型值为 15µA
低 ESR（0.001 至 20Ω）陶瓷输出稳定电容器（V_O ≥ 2.5V 时为 10µF 至 500µF，V_O = 1.5V 至 2.5V 时为 22µF 至 500µF）
400mA 时的最大压降为 450mV
1.5V 至 18V 可调节输出电压
低输入电压跟踪至欠压闭锁 (UVLO)
集成型加电复位
- 可编程复位脉冲延迟
- 漏极开路复位输出
集成故障保护
- 热关断
- 短路保护功能
20 引脚散热薄型小外形尺寸 (HTSSOP) 封装

Output options	Adjustable Output, Fixed Output
Iout (max) (A)	0.45
Vin (max) (V)	40
Vin (min) (V)	4
Vout (max) (V)	18
Vout (min) (V)	1.5
Fixed output options (V)	3.3, 5
Iq (typ) (mA)	0.015
Thermal resistance θJA (°C/W)	45
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Load capacitance (min) (µF)	10
Regulated outputs (#)	1
Features	Enable, Power good
Accuracy (%)	2
PSRR at 100 KHz (dB)	60
Dropout voltage (Vdo) (typ) (mV)	240
Operating temperature range (°C)	-40 to 125

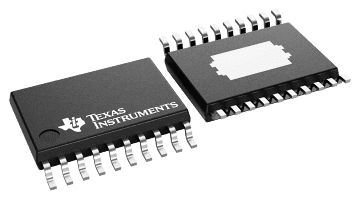

HTSSOP (PWP)

41.6 mm² 6.5 x 6.4
