TPS56628 是一款自适应接通时间 D-CAP2 模式同步降压转换器。 TPS56628 可帮助系统设计人员通过一个成本有效、低组件数量、低待机电流解决方案来完成多种终端设备的电源总线调节器集。 TPS56628 的主控制环路使用 D-CAP2 模式控制，此控制方式在无需外部补偿组件的情况下提供快速瞬态响应。 自适应接通时间控制支持较高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 工作模式之间的无缝转换。 Eco-mode™ 使 TPS56628 能够在较轻负载条件下保持高效率。 TPS56628 的专有电路还使该器件可采用诸如高分子有机半导体固体电容器 (POSCAP) 或高分子聚合物电容器 (SP-CAP) 等低等效串联电阻 (ESR) 输出电容器，以及超低 ESR 陶瓷电容器。 该器件的工作输入电压介于 4.5V 至 18V VIN 之间。 输出电压可在 0.76V 至 5.5V 的范围内设定。TPS56628 采用 8 引脚 DDA 封装，并且设计运行温度范围在 -40°C 至 85°C 之间。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 0.76 |
| Vout (max) (V) | 5.5 |
| Iout (max) (A) | 6 |
| Iq (typ) (mA) | 0.95 |
| Switching frequency (min) (kHz) | 650 |
| Switching frequency (max) (kHz) | 650 |
| Features | Enable, Light Load Efficiency, Power good, Soft Start Fixed, Synchronous Rectification |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | D-CAP2 |
| Duty cycle (max) (%) | 85 |
| Type | Converter |

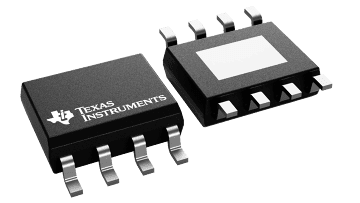

| HSOIC (DDA) | 8 | 29.4 mm² 4.9 x 6 |
