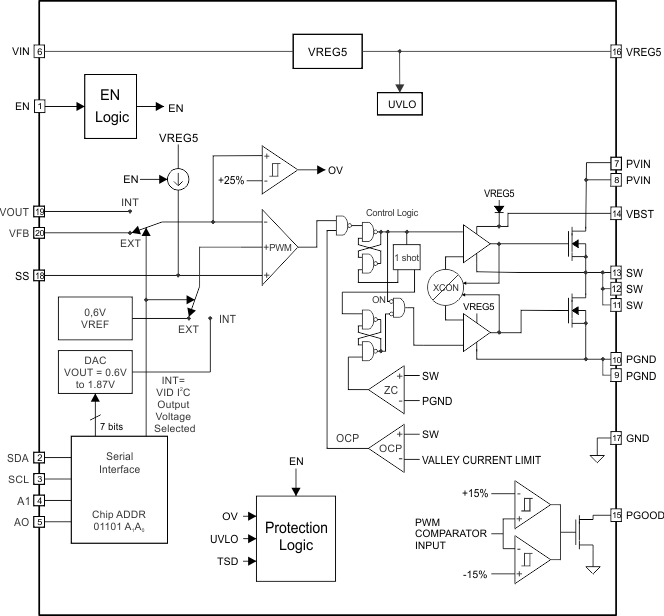

TPS56X20 一款同步直流-直流转换器 IC（集成电路），此转换器具有电压调节控制功能，以便为要求内核电压 (VCORE) 调整的微处理器 (MCU) 供电。最初加电后，输出电压可由 I2C 兼容总线上发送的 VID 代码编程/调节。
这个降压转换器采用一个自适应接通时间 D-CAP2 模式控制，此模式控制在无需外部组件的情况下提供极快的瞬态响应。与传统的电压/电流模式控制不同，D-CAP2 支持较高负载下的 PWM 模式与轻负载情况下的 Eco-mode™模式之间的无缝转换。Eco-mode 在轻负载时保持高效率。
TPS56X20 支持超低 ESR 陶瓷电容器和低等效串联电阻 (ESR) 输出电容器，诸如高分子钽固体电解电容器 (POSCAP) 或高分子聚合物电容器 (SP-CAP)。此器件针对小尺寸 1.0µH 至 2.2µH 电感器进行了优化，节省了印刷电路板 (PCB) 面积。

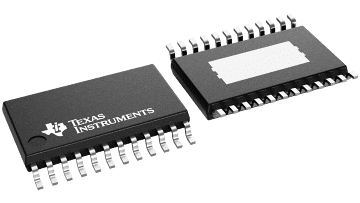

TPS56X20 器件采用 HTSSOP 封装。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 17 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 1.87 |
| Iout (max) (A) | 12 |
| Iq (typ) (mA) | 0.92 |
| Switching frequency (min) (kHz) | 500 |
| Switching frequency (max) (kHz) | 500 |
| Features | Adaptive/Dynamic Voltage Scaling, Adjustable current limit, Enable, Forced PWM, I2C, Light Load Efficiency, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, UVLO Fixed, Voltage Margining |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | D-CAP2 |
| Duty cycle (max) (%) | 80 |
| Type | Converter |
| HTSSOP (PWP) | 24 | 49.92 mm² 7.8 x 6.4 |
