LM5116 是一款用于由高压或宽范围变化输入电源供电的降压稳压器应用的同步降压控制器。 此控制方法基于采用一个经仿真电流斜坡的电流模式控制。 电流模式控制可提供固有的线路前馈、逐周期电流限制和简化的环路补偿。 经仿真控制斜坡的使用减少了脉宽调制电路的噪声敏感度，从而实现高输入电压应用中所必需的对极小占空比的可靠控制。 工作频率可在 50kHz 至 1MHz 之间进行编程。 LM5116 使用自适应死区时间控制来驱动外部高侧和低侧 NMOS 功率开关。 一个用户可选二极管仿真模式可实现断续模式运行，以提高轻负载时的效率。 一个低静态电流关断禁用控制器，并且消耗的总输入电流少于 10µA。 额外特性包括一个高压偏置稳压器、用于提高效率的自动切换至外部偏压、热关断、频率同步、逐周期限流限制和可调线路欠压闭锁。
All trademarks are the property of their respective owners.
| Vin (min) (V) | 6 |
| Vin (max) (V) | 80 |
| Vout (min) (V) | 1.215 |
| Vout (max) (V) | 80 |
| Iout (max) (A) | 20 |
| Iq (typ) (mA) | 4.6 |
| Switching frequency (min) (kHz) | 50 |
| Switching frequency (max) (kHz) | 1000 |
| Features | Enable, Frequency synchronization, Light Load Efficiency |
| Operating temperature range (°C) | -55 to 175 |
| Regulated outputs (#) | 1 |
| Number of phases | 1 |
| Rating | High Temp |
| Control mode | Voltage mode |
| Type | Controller |

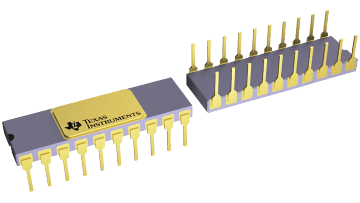

| CDIP_SB (JD) | 20 | 259.065 mm² 25.65 x 10.1 |
