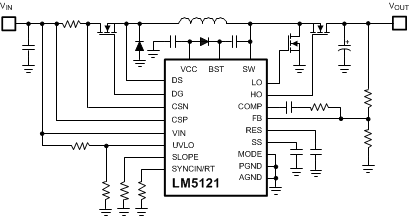

LM5121 是一款针对高效率、高功率升压稳压器应用的同步升压控制器。 此控制方法基于峰值电流模式控制。 电流模式控制可提供固有线路前馈和 逐周期电流限制，并且方便进行环路补偿。
开关频率最高可编程至 1MHz。 通过将两个耐用的 N 通道 MOSFET 栅极驱动器与自适应死区控制搭配使用，可以获得更高的效率。 用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。
LM5121 具有断开开关控制，可在输出短路或关断期间将输出与输入完全断开。 在启动序列期间，断开开关控制会限制浪涌电流。
内部电荷泵允许高侧同步开关以 100% 占空比运行（旁路运行）。 其他特性包括：热关断、频率同步、断续模式电流限制和可调线路欠压闭锁。
All trademarks are the property of their respective owners.
| Topology | Boost, Flyback, Forward, SEPIC |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 65 |
| Vout (min) (V) | 3 |
| Vout (max) (V) | 100 |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 50 |
| Switching frequency (max) (kHz) | 1000 |
| Iq (typ) (mA) | 4 |
| Features | Adjustable current limit, Enable, Frequency synchronization, Light Load Efficiency, Synchronous Rectification, UVLO adjustable |
| Duty cycle (max) (%) | 100 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Type | Controller |

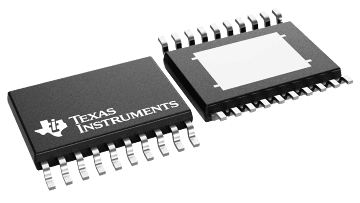

| HTSSOP (PWP) | 20 | 41.6 mm² 6.5 x 6.4 |
