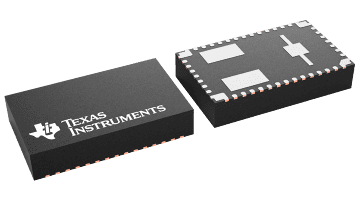

LMZ31506H 电源模块是一款易于使用的集成式电源解决方案，它在一个扁平的 QFN 封装内整合了一个带有功率 MOSFET 的 6A 直流/直流转换器、一个屏蔽式电感器和多个无源器件。此整体电源解决方案仅需 3 个外部组件，并省去了环路补偿和磁性元件选择过程。
9mm × 15mm × 2.8 mm QFN 封装能轻松焊接到印刷电路板上，并且可实现效率高于 90% 的紧凑型负载点设计以及结至环境的热阻抗仅为 13°C/W 的出色功率耗散。在环境温度为 85°C 且无气流的情况下，该器件可提供 6A 的满额输出电流。
LMZ31506H 提供了分离式负载点设计的灵活性和特性集，非常适合为高性能 DSP 和 FPGA 供电。先进的封装技术可提供一个与标准 QFN 贴装和测试技术兼容的耐用且可靠的电源解决方案。
| Iout (max) (A) | 6 |
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 14.5 |
| Vout (min) (V) | 1.2 |
| Vout (max) (V) | 5.5 |
| Soft start | Adjustable |
| Features | EMI Tested, Enable, Frequency synchronization, Power good, Remote Sense, Tracking |
| Operating temperature range (°C) | -40 to 85 |
| Iq (typ) (mA) | 13.4 |
| Regulated outputs (#) | 1 |
| Switching frequency (max) (kHz) | 780 |
| Switching frequency (min) (kHz) | 480 |
| Duty cycle (max) (%) | 100 |
| Topology | Buck, Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| Control mode | current mode |
| B1QFN (RUQ) | 47 | 135 mm² 15 x 9 |
