TLV702-Q1

正在供货

产品详情

TLV702-Q1 系列低压降 (LDO) 线性稳压器是具有出色Line transient 和 load transient性能的低静态电流器件。这些 LDO 专为功耗敏感型应用而设计。

一个高精度频带隙和一个误差放大器提供 2% 的总精度。此系列器件具有低输出噪声、极高电源抑制比 (PSRR) 和低压降电压，因此是各种电池供电设备的理想选择。所有器件版本均具有热关断和电流限制保护以保证安全。

此外，这些器件还能在采用仅 0.1µF 的有效输出电容时保持稳定。这一特性允许使用具有较高偏置电压和温度降额的成本有效电容器。这些器件在不产生输出负载的情况下可调节至特定的精度。

TLV702-Q1 系列 LDO 线性稳压器采用 SOT 和 WSON 封装。

符合汽车应用应用
具有符合 AEC-Q100 的下列结果：
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2
- 器件 CDM ESD 分类等级 C4B
极低压降：
- 在 I_输出 = 50mA 并且 V_输出 = 2.8V 时，为 37mV
- 在 I_输出 = 100mA 并且 V_输出 = 2.8V 时，为 75mV
- 在 I_输出 = 300mA 并且 V_输出 = 2.8V 时，为 220mV
在工作温度范围内，精度为 2%
低 I_Q：35µA
可提供从 1.2V 至 4.8V 的固定输出电压组合
高电源抑制比 (PSRR)：频率 1kHz 时为 68dB
与 0.1µF⁽¹⁾ 有效电容一起工作时保持稳定
热关断及过流保护

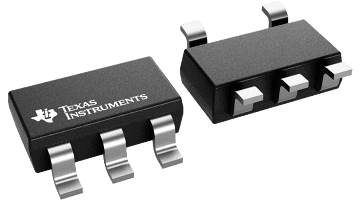

封装：5 引脚 SOT（DBV 和 DDC）和
1.5mm ×1.5mm、6 引脚 WSON ⁽¹⁾

⁽¹⁾请参阅应用信息 部分中的输入和输出电容器要求。

Output options	Fixed Output
Iout (max) (A)	0.3
Vin (max) (V)	5.5
Vin (min) (V)	2
Vout (max) (V)	4.5
Vout (min) (V)	1.2
Fixed output options (V)	1.2, 1.25, 1.3, 1.5, 1.8, 2.5, 2.7, 2.8, 2.9, 3, 3.1, 3.2, 3.3, 3.6, 4.5
Noise (µVrms)	48
Iq (typ) (mA)	0.03
Thermal resistance θJA (°C/W)	210.9, 263
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Load capacitance (min) (µF)	0.1
Regulated outputs (#)	1
Features	Enable
Accuracy (%)	2
PSRR at 100 KHz (dB)	51
Dropout voltage (Vdo) (typ) (mV)	220
Operating temperature range (°C)	-40 to 125
