CSD13303W1015

CSD13303W1015

正在供货

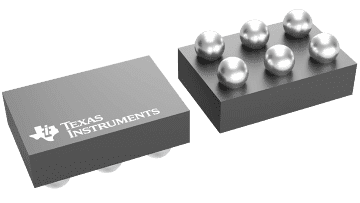

采用 1mm x 1.5mm WLP 封装的单通道、20mΩ、12V、N 沟道 NexFET™ 功率 MOSFET

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

此器件设计用于在超低高度并具有出色散热特性的尽可能小外形尺寸封装内产生最低的接通电阻和栅极电荷。

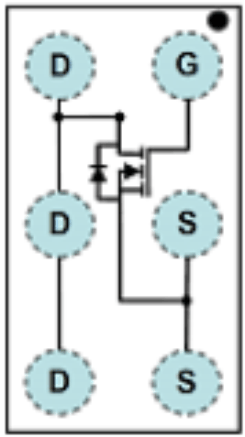

顶视图 在 1 in2 2 盎司纯铜 (Cu) (2 oz.) 且厚度为 0.060" 的环氧板 (FR4) 印刷电路板 (PCB) 上,RθJA = 75.7°C/W (典型值)。脉宽 ≤ 1ms,占空比 ≤ 2% 。

  • 超低接通电阻
  • 超低栅极电荷 (Qg) 和栅漏电荷 (Qgd)
  • 小封装尺寸
  • 低高度(高度为 0.62mm)
  • 无铅
  • 符合 RoHS 标准
  • 无卤素
  • 芯片级封装 (CSP) 1 x 1.5mm 晶圆级封装
VDS (V)12
ConfigurationSingle
Rds(on) at VGS=4.5 V (max) (mΩ)20
IDM - pulsed drain current (max) (A)31
QG (typ) (nC)3.9
QGD (typ) (nC)0.4
QGS (typ) (nC)1
VGS (V)8
VGSTH typ (typ) (V)0.85
ID - silicon limited at TC=25°C (A)3.5
ID - package limited (A)3.5
Logic levelYes
Operating temperature range (°C)-55 to 150
RatingCatalog
DSBGA (YZC)62.1875 mm² 1.75 x 1.25
