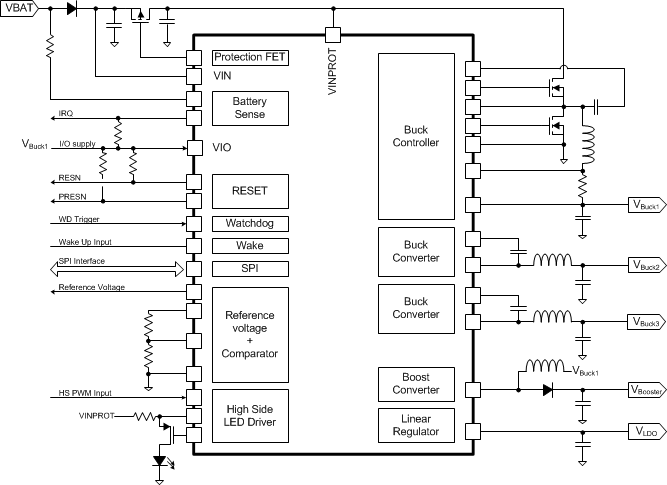

TPS65310A-Q1

正在供货

产品详情

符合汽车应用要求
AEC-Q100 测试指导结果如下：
- 器件温度等级 1：–40°C 至 125°C 的工作环境温度范围
- 器件 HBM ESD 分类等级 H1B
- 器件 CDM ESD 分类等级 C3B
输入电压范围：4V 至 40V，瞬态高达 60V；当使用外部 P 通道金属氧化物半导体 (PMOS) 时达到 80V
单输出同步降压控制器
- 峰值栅极驱动电流 0.6A
- 490kHz 固定开关频率
- 假随机跳频展频或三角模式
双路同步降压转换器
- 设计用于高达 2A 的输出电流
- 异相开关
- 开关频率：0.98 MHz
可调 350mA 线性稳压器
可调异步升压转换器
- 1A 集成开关
- 开关频率：0.98 MHz
所有稳压器输出的软启动功能
独立电压监控
欠压 (UV) 检测和过压 (OV) 保护
可为降压控制器、栅极驱动器、降压转换器、升压转换器和线性稳压器输出提供短路、过流和热保护
用于控制和诊断的串行外设接口 (SPI)
集成窗口安全装置 (WD)
基准电压输出
高侧 (HS) 驱动器，用于外部场效应晶体管 (FET) 和发光二极管 (LED) 驱动器
外部温度传感器输入，集成电路 (IC) 在 T_A < -40°C 时关断
热增强型封装
- 56 引脚 QFN (RVJ)

Regulated outputs (#)	5
Configurability	Hardware configurable, Software configurable
Vin (min) (V)	4
Vin (max) (V)	40
Iout (max) (A)	3
Features	Power sequencing
Step-up DC/DC converter	1
Step-down DC/DC converter	2
Step-down DC/DC controller	1
Step-up DC/DC controller	0
LDO	1
Iq (typ) (mA)	0.06
Rating	Automotive
Switching frequency (max) (kHz)	980
Operating temperature range (°C)	-40 to 125
Processor supplier	Generic
Processor name	Generic
Shutdown current (ISD) (typ) (µA)	0.044
Switching frequency (typ) (kHz)	980

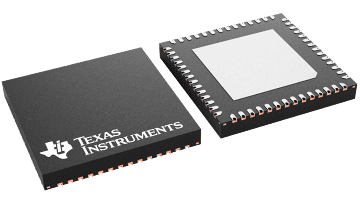

VQFN (RVJ)

64 mm² 8 x 8
