TPS65150-Q1

正在供货

产品详情

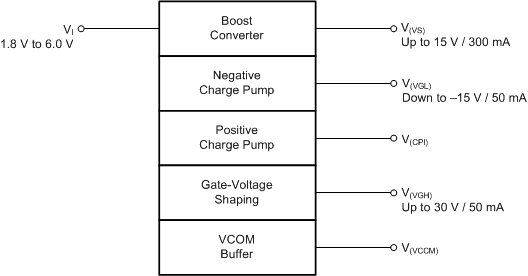

TPS65150-Q1 是一款电源，适用于汽车 LCD 应用。该器件集成了一个针对源极电压的升压转换器以及两个针对栅极电压并经过稳压的可调节电荷泵驱动器。为了削减外部成本、改善图像质量并减少影像残留，该器件采用 VCOM 缓冲器并具备栅极电压整形功能。

该器件经设计可由 1.8V 至 6V 的电源供电运行，非常适合使用 3.3V 或 5V 固定输入电压轨的汽车 LCD 应用。

VGL 和 VGH 的可调上电序列允许该器件针对各种显示屏进行优化。

为了防止系统发生故障，TPS65150-Q1 集成了可调节关断锁存功能。该器件监测输出（V_(VS)、V_(VGL) 和 V_(VGH)）。当其中一个输出低于其电源正常阈值的时间超过可调节故障延迟时间后，该器件进入关断模式。

符合 AEC-Q100 标准：的顶部
- 器件温度 1 级：–40°C 至 125°C 结温范围
- 器件人体放电模型 (HBM) 静电防护 (ESD) 分类符合 AEC - Q100-002
- 器件带电器件模型 (CDM) ESD 分类符合 AEC-Q100-011
输入电压范围：1.8V 至 6V
V_(VS) 升压转换器
- 输出电压高达 15V
- 输出电压精度 < 1%
- 2A 开关电流限值
V_(VGH) 正向稳压电荷泵驱动器
- 输出电压高达 30 V
- 栅极电压整形
V_(VGL) 负向稳压电荷泵驱动器
- 输出电压低至 -15V
集成 VCOM 缓冲器
可调上电序列
- 外部隔离 MOSFET 的栅极驱动信号，针对 V_(VS)
DRV8303 中的特性
- 超出稳压范围保护
- 过压保护
- 可调故障检测时序
- 热关断
带有外露散热焊盘的 24 引脚 TSSOP 封装

Display type	Automotive, LCD unipolar
IC integration	LCD bias, VCOM
Vin (min) (V)	1.8
Vin (max) (V)	6
Applications	7 inches or less, 7 to 13 inches
Source driver voltage (min) (V)	5
Source driver voltage (max) (V)	15
Level shifter/scan driver (Ch)	0
V_POS (max) (V)	30
V_NEG (max) (V)	-2
Features	Adjustable sequencing, GPM or GVS, VCOM or op amp
Topology	Boost
Rating	Automotive
Operating temperature range (°C)	-40 to 125

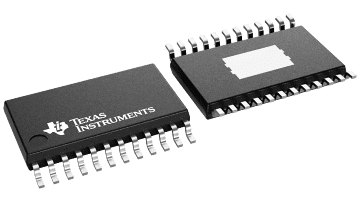

HTSSOP (PWP)

49.92 mm² 7.8 x 6.4
