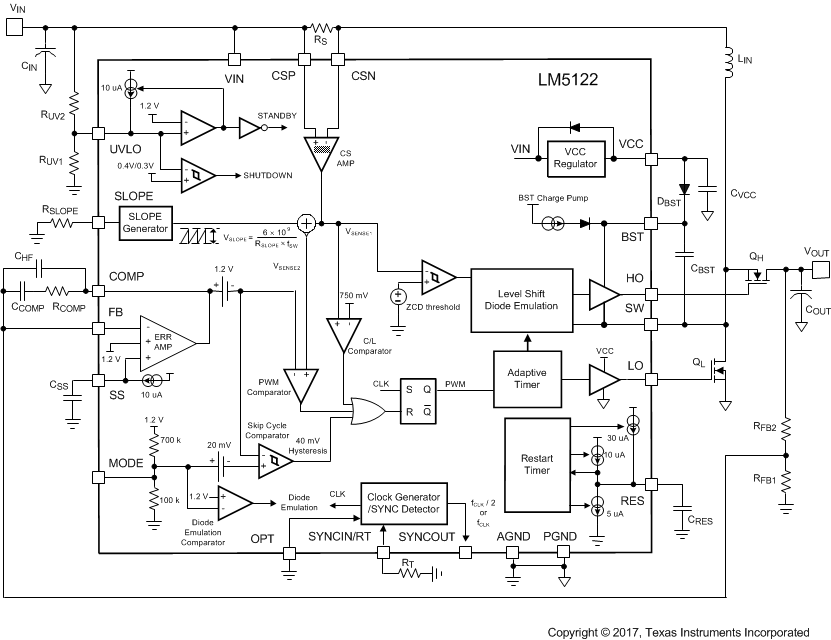

LM5122 是一款具有多相功能的同步升压控制器，适用于高效同步升压稳压器 应用。控制方法基于峰值电流模式控制。电流模式控制可提供固有线路前馈、逐周期电流限制和简便的环路补偿。
开关频率可编程至高达 1MHz。通过两个支持自适应死区时间控制的稳健耐用型 N 通道 MOSFET 栅极驱动器来实现更高效率。一个用户可选的二极管仿真模式还支持非连续模式运行，从而提高轻负载条件下的效率。
一个内部电荷泵可实现高侧同步开关的 100% 占空比（旁路运行）。一个 180° 相移时钟输出可实现简单的多相位交错配置。其他 功能 包括热关断、频率同步、间断模式电流限制和可调线路欠压锁定。
| Topology | Boost, Flyback, Forward, SEPIC |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 65 |
| Vout (min) (V) | 3 |
| Vout (max) (V) | 100 |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 50 |
| Switching frequency (max) (kHz) | 1000 |
| Iq (typ) (mA) | 4 |
| Features | Enable, Frequency synchronization, Phase Interleaving, Synchronous Rectification, UVLO adjustable |
| Duty cycle (max) (%) | 100 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Type | Controller |

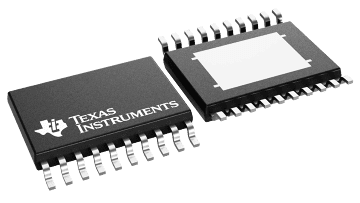

| HTSSOP (PWP) | 24 | 49.92 mm² 7.8 x 6.4 |
| HTSSOP (PWP) | 20 | 41.6 mm² 6.5 x 6.4 |
