TPS65132

正在供货

具有正负输出的双路输出、双电源、单电感器转换器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TPS65132 系列设计用于支持正/负驱动应用。该器件的两路输出均采用单电感方案，为用户提供尺寸最小的解决方案，在简化物料清单的同时保持高效。该器件可在低噪声条件下提供最佳线路和负载调节能力。凭借 2.5V 至 5.5V 的输入电压范围，该器件针对由单节电池（锂离子电池、锂镍电池和锂聚合物电池）供电的产品以及固定电压为 3.3V 和 5V 的电源轨进行了优化。TPS656132 系列器件提供 80mA 和 150mA 输出电流选项，可通过编程设定为 40mA。提供 CSP 和 QFN 两种封装选项。

输入电压范围：2.5V 至 5.5V
V_POS 升压转换器：
由 4V 转换为 6V（步长为 0.1V）
V_NEG 反相降压-升压转换器：
由 -6V 转换为 -4V（步长为 0.1V）
最大输出电流：
80mA 或 150mA
出色的综合效率
- > 85%（I_OUT > 10mA）
- > 90%（I_OUT > 40 mA）
性能优异
- 出色的瞬态响应
- 在整个温度范围内保持 1% 的输出电压精度
I²C 接口
- 可编程上电/掉电
  序列选项
- 灵活的输出电压编程
- 可编程有源输出放电
- > 1000x 的可编程非易失性存储器
欠压锁定和过热保护

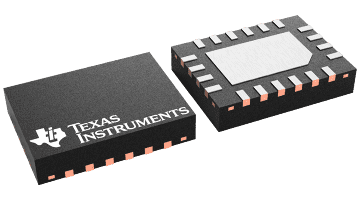

两种封装选项
- 15 焊球芯片尺寸封装 (CSP)
- 20 引脚四方扁平无引线 (QFN) 封装

应用范围

小型、中型双极液晶显示屏 (LCD)
- 智能手机、平板电脑
- 摄像头、全球定位系统 (GPS)
- 家庭自动化、销售点
- 可穿戴设备（智能手表、活动追踪器）
通用分离轨电源
- 差分音频、耳机放大器
- 仪表、运算放大器、比较器
- 数模转换器/模数转换器 (DAC/ADC)

All trademarks are the property of their respective owners.

Display type	LCD bipolar
IC integration	LCD bias
Vin (min) (V)	2.5
Vin (max) (V)	5.5
Applications	7 inches or less, 7 to 13 inches
Source driver voltage (min) (V)	-6
Source driver voltage (max) (V)	6
Level shifter/scan driver (Ch)	0
V_POS (min) (V)	4
V_POS (max) (V)	6
V_NEG (min) (V)	-6
V_NEG (max) (V)	-4
Features	Adjustable sequencing, I2C interface, Output discharge
Topology	Split-Rail
Rating	Catalog
Operating temperature range (°C)	-40 to 85

DSBGA (YFF)	15	3.08000000000000022 mm² 1.4000000000000001 x 2.2
WQFN (RVC)	20	12 mm² 4 x 3
