TPS55330 是一款单片非同步开关稳压器，此稳压器集成有一个 5A、24V 电源开关。此器件可配置成多种标准开关稳压器拓扑，包括升压、SEPIC 和隔离反激式。此器件具有宽输入电压范围，可支持 那些 输入电压来自多节电池或 3.3V、5V 和 12V 稳压电源轨的应用。

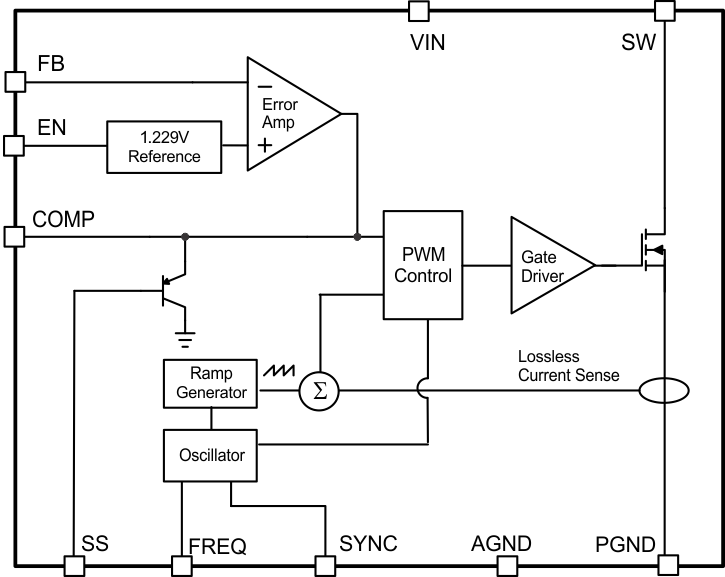

TPS55330 使用电流模式 PWM（脉宽调制）控制来调节输出电压，并具有一个内部振荡器。PWM 的开关频率由一个外部电阻器设定或者同步至一个外部时钟信号。用户可以在
100kHz 至 1.2MHz 之间对开关频率进行设定。
该器件在关闭状态下 具有 可编程软启动功能，用于限制启动时的浪涌电流；并且还内置有其它保护 特性， 包括逐周期过流限制和热关断。

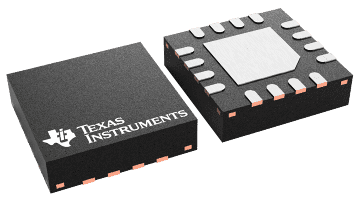

TPS55330 采用小型 3mm × 3mm 16 引脚 QFN 封装，该封装配有 PowerPAD 以增强散热性能。
| Topology | Boost, Flyback, Forward, SEPIC |
| Vin (min) (V) | 2.9 |
| Vin (max) (V) | 16 |
| Vout (min) (V) | 2.9 |
| Vout (max) (V) | 22 |
| Switch current limit (typ) (A) | 6.6 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 100 |
| Switching frequency (max) (kHz) | 1200 |
| Iq (typ) (mA) | 0.5 |
| Features | Enable, Frequency synchronization, Light Load Efficiency, Nonsynchronous |
| Duty cycle (max) (%) | 96 |
| Operating temperature range (°C) | -40 to 150 |
| Rating | Catalog |
| WQFN (RTE) | 16 | 9 mm² 3 x 3 |
