TPS22924D

TPS22924D

正在供货

具有输出放电功能和 6200µs 上升时间(在 3.6V 时)的 3.6V、2A、18.3mΩ 负载开关

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

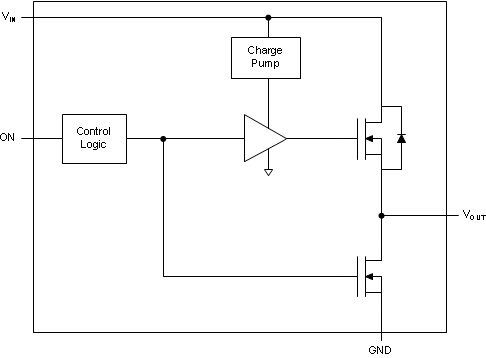

TPS22924D 是一款小型,超低 R导通负载开关,此开关具有可控接通功能。 此器件包含一个 N 通道 MOSFET,此 MOSFET 可运行在 0.75V 至 3.6V 的输入电压范围内。一个集成的电荷泵把 NMOS 开关偏置,以实现一个最小的开关导通电阻。 此开关可由一个打开/关闭输入 (ON) 控制,此输入可与低压控制信号直接对接。

添加了一个 1250Ω 片载负载电阻器,以便在开关被关闭时实现输出快速放电。 此器件的上升时间受到内部控制以避免涌入电流。 电压为 3.6V 时,TPS22924D 特有一个 6200µs 的上升时间。

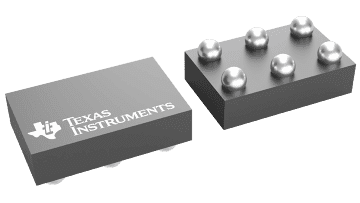

TPS22924D 采用超小型、节省空间的 6 引脚 CSP 封装,并可在 -40°C 至 85°C 的自然通风温度范围内运行。

  • 集成单负载开关
  • 输入电压:0.75V 至 3.6V
  • 超低导通电阻
    • V输入= 3.6V 时,r导通= 18.3mΩ
    • V输入= 2.5V 时,r导通= 18.5mΩ
    • V输入= 1.8V 时,r导通= 19.6mΩ
    • V输入= 1.2V 时,r导通= 19.4mΩ
    • V输入= 1.0V 时,r导通= 20.3mΩ
    • V输入= 0.75V 时,r导通= 22.7mΩ
  • 1.4mm x 0.9mm,焊球间距 0.5mm,超小型芯片比例 (CSP)-6 封装
  • 2A 最大持续开关电流
  • 低关断电流
  • 低阈值控制输入
  • 受控转换率以避免涌入电流
  • 快速输出放电晶体管
  • 静电放电 (ESD) 性能测试符合 JESD 22 标准
    • 5000V 人体模型
      (A114-B,II 类)
    • 1000V 充电器件模型 (C101)
Number of channels1
Vin (min) (V)0.75
Vin (max) (V)3.6
Imax (A)2
Ron (typ) (mΩ)18.3
Shutdown current (ISD) (typ) (µA)0.15
Quiescent current (Iq) (typ) (µA)75
Soft startFixed Rise Time
Current limit typeNone
FeaturesQuick output discharge
RatingCatalog
Operating temperature range (°C)-40 to 85
FETInternal
Device typeLoad switches
FunctionInrush current control
DSBGA (YZP)62.1875 mm² 1.75 x 1.25
