BQ27421-G1

正在供货

产品详情

德州仪器 (TI) bq27421-G1 电量计是一款可轻松配置的微控制器外设，可针对单节锂离子电池提供系统端电量计量。此器件对用户配置和系统微控制器固件开发的要求极低。

此款电量计采用针对电量计量、已获专利的 Impedance Track™ 算法，可提供诸如剩余电池容量 (mAh)、充电状态 (%) 和电池电压 (mV) 等信息。

通过 bq27421-G1 电量计进行电池电量监测只需将 PACK+ (P+) 与 PACK- (P-) 连接至可拆卸电池组或嵌入式电池电路。微型 9 球、1.62mm × 1.58mm 尺寸、0.5mm 间距的 NanoFree 芯片级封装 (DSBGA) 是空间受限类应用的理想选择。

单节串联锂离子电池电量计
- 驻留在系统主板上
- 支持嵌入式或可拆除电池
- 由具有集成低压降稳压器 (LDO) 的电池直接供电
- 低值集成感测电阻器
  （典型值 7mΩ）
基于已获得专利的 Impedance Track 技术，可轻松配置电池电量计量
- 用平滑滤波器报告剩余电量和充电状态 (SOC)
- 针对电池老化、温度和速率变化进行自动调节
- 电池运行状态（老化）估算
微控制器外设支持：
- 400kHz I²C 串口
- 可配置的 SOC 中断或
  电池低电量数字输出报警
- 内部温度传感器或
  主机报告温度

Cell chemistry	Li-Ion/Li-Polymer
Number of series cells	Single Cell
Communication interface	I2C
Battery capacity (min) (mAh)	100
Battery capacity (max) (mAh)	8000
Implementation	System
External capacity indication	None
Features	Impedance Track™ algorithm, Integrated Sense Resistor
Operating temperature range (°C)	-40 to 85
Rating	Catalog

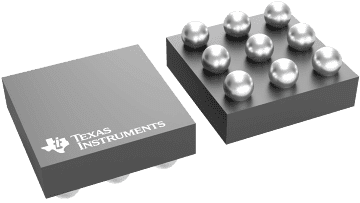

DSBGA (YZF)

3.0625 mm² 1.75 x 1.75
