LM3630A 是一款电流模式升压转换器，此转换器为每串具有 10 个 LED 的两个灯串供电并控制其中的电流。 可通过一个 I2C 兼容接口完成设定。 最大 LED 电流可在 5mA 至 28.5mA 的范围内调节。 在任一指定的最大 LED 电流情况下，可使用 256 个指数或线性调光步长来进一步调节 LED 亮度。 此外，可启用脉宽调制 ("PWM") 亮度控制，以实现通过一个逻辑电平 PWM 信号来调整 LED 电流。
可在 500kHz 时设定升压开关频率以实现低开关损耗性能，或者在 1MHz 时使用微型半高电感器。 可将这些频率的偏移设定为 10%。 在 16V，24V，32V 或 40V 时可设定过压保护以适应多种 LED 配置以及肖特基二极管/输出电容器组合的需要。

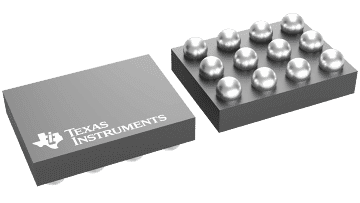

此器件在 2.3V 至 5.5V 的运行电压范围和 -40°C 至 +85°C 的温度范围内运转。 LM3630A 采用超小型 12 焊锡凸点 DSBGA 封装。
All trademarks are the property of their respective owners.
| Number of channels | 2 |
| Vin (min) (V) | 2.3 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 12 |
| Vout (max) (V) | 40 |
| Type | Inductive |
| Switching frequency (max) (kHz) | 1120 |
| Duty cycle (max) (%) | 94 |
| LED current per channel (mA) | 28.5 |
| Peak efficiency (%) | 87 |
| Topology | Boost |
| Features | I2C control, OVP, PWM control, Soft Start, Thermal shutdown |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| DSBGA (YFQ) | 12 | 2.52000000000000018 mm² 1.8 x 1.4000000000000001 |
