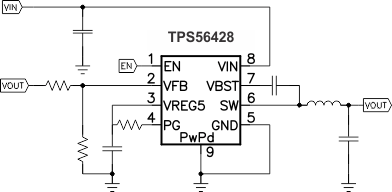

TPS56428 是一款自适应接通时间 D-CAP2™ 模式同步降压转换器。
TPS56428 可帮助系统设计人员通过一个成本有效、低组件数、低待机电流解决方案来完成各种终端设备的电源总线调节器集。
TPS56428 的主控制环路采用 D-CAP2™ 模式控制，在无需外部补偿组件的情况下即可实现快速瞬态响应。
自适应接通时间控制支持更高负载情况下的脉宽调制 (PWM) 模式与轻负载下的高级 Eco-mode™ 运行之间的无缝转换。
Eco-mode™ 使 TPS56428 能够在较轻负载条件下保持高效率。
TPS56428 的私有电路还使该器件能够使用诸如高分子有机半导体固体电容器 (POSCAP) 或 SP-CAP 等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。 该器件的工作输入电压介于 4.5V 至 18V VIN 输入之间。
输出电压可在 0.6V 与 7V 之间进行设定。
该器件还特有一个固定值为 1ms 的软启动时间。
TPS56428 采用 8 引脚 DDA 封装，并针对 -40°C 到 85°C 的工作温度范围内的运行而设计。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 5.5 |
| Iout (max) (A) | 4 |
| Iq (typ) (mA) | 0.25 |
| Switching frequency (min) (kHz) | 650 |
| Switching frequency (max) (kHz) | 650 |
| Features | Enable, Light Load Efficiency, Power good, Soft Start Fixed, Synchronous Rectification |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | D-CAP2 |
| Duty cycle (max) (%) | 65 |
| Type | Converter |

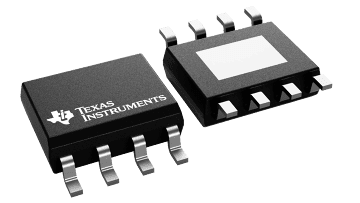

| HSOIC (DDA) | 8 | 29.4 mm² 4.9 x 6 |

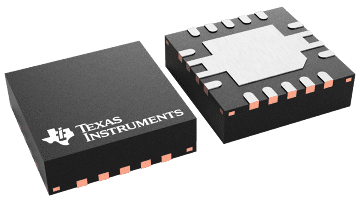

| VQFN (RHL) | 14 | 12.25 mm² 3.5 x 3.5 |
