TLC5973

正在供货

3 通道、12 位 PWM 恒流 LED 驱动器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

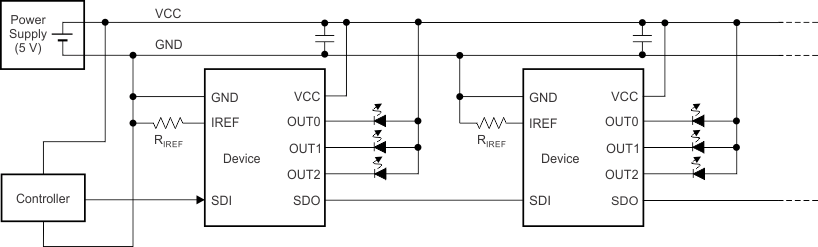

TLC5973 是一款易于使用，3 通道，50mA 恒定灌电流 LED 驱动器。这个单线制，
3Mbps 串行接口 (EasySet) 提供了一个最大限度减少配线成本的解决方案。 LED 驱动器提供 12 位脉宽调制 (PWM) 分辨率。显示重复率使用一个集成型 12MHz 灰度 (GS) 时钟振荡器在 2.9kHz（典型值）上实现。此驱动器还提供不受限级联功能。

所有输出恒定灌电流可由一个外部电阻器设定。 TLC5973 有一个可用于更高 VCC 电源电压应用的内部并联稳压器。

要了解所有可用封装，请见数据表末尾的可订购产品附录。

3 个恒定灌电流通道
电流处理能力：
- 每通道 2mA 至 35mA (VCC ≤ 4.0V)
- 每通道 2mA 至 50mA (VCC > 4.0V)
支持 PWM 的灰度 (GS) 控制：
- 12 位（4096 步长）
单线制接口 (EasySet)
电源 (VCC) 电压范围：
- 3V 至 6V
OUT 引脚最大电压：最高 21V
集成型并联稳压器
数据传输最大速率：
- 每秒位数 (bps)：3Mbps
内部 GS 时钟振荡器：12MHz（典型值）
显示重复率：2.9kHz（典型值）
输出延迟开关以防止涌入电流
不受限器件级联
运行温度：-40°C 至 85°C

应用范围

这款器件针对一类应用。这款器件的主要应用是 RGB LED 灯簇显示屏。

All trademarks are the property of their respective owners.

Number of channels	3
LED current per channel (mA)	50
LED configuration	Series, Single
Program memory	No
Topology	Current Sink, Linear
Programmable ramp control	No
Vin (min) (V)	3
Vin (max) (V)	5.5
Iout (max) (A)	0.15
Features	Serial interface
Iq (typ) (mA)	5
Operating temperature range (°C)	-40 to 125
Rating	Catalog

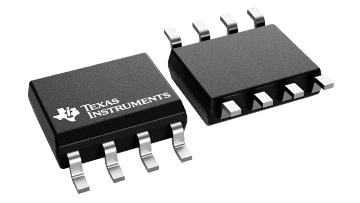

SOIC (D)

29.4 mm² 4.9 x 6
