TPS54061-Q1

正在供货

产品详情

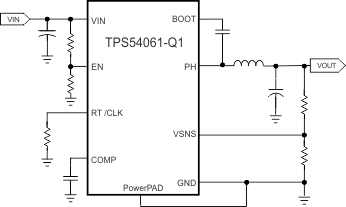

TPS54061-Q1 器件是一款 60V，200mA，同步降压 dc-dc 转换器，此转换器具有高侧和低侧 MOSFET。电流模式控制提供简单的外部补偿和灵活的组件选择。非开关电源电流为 90µA。使能引脚的使用将关断电流减少至 1.4µA。

为了增加轻负载效率，当电感器电流达到零值时，低侧 MOSFET 仿真一个二极管。

内部欠压闭锁设置值为 4.5V，但是在使能引脚上使用 2 个电阻器能够增加此设置值。内部缓启动时间控制输出电压启动斜升。

可调开关频率范围可实现效率和外部组件尺寸的优化。频率折返和热关断功能负责在过载情况下保护器件。

TPS54061-Q1 通过集成 MOSFET，引导再充电二极管，以及将集成电路 (IC) 封装尺寸大大减小为小型 3mm x 3mm 散热增强型超薄小外形尺寸无引线 (VSON) 封装来实现小型设计。

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件充电器件模型 (CDM) ESD 分类等级 C3B
集成型高侧和低侧金属氧化物半导体场效应晶体管 (MOSFET)
针对轻负载效率的二极管仿真
峰值电流模式控制
90µA 运行静态电流
1.4µA 关断电源电流
50KHz 至 1.1MHz 可调节开关频率
同步至外部时钟
0.8V±1% 电压基准
与陶瓷输出电容器或者低成本铝制电解电容器一起工作时保持稳定
逐周期电流限制、过热、过压保护 (OVP) 和频率折返保护
带散热垫的 3mm x 3mm 封装
-40°C 至 150°C 运行结温

Vin (min) (V)	4.7
Vin (max) (V)	60
Vout (min) (V)	0.8
Vout (max) (V)	58
Iout (max) (A)	0.2
Iq (typ) (mA)	0.09
Switching frequency (min) (kHz)	50
Switching frequency (max) (kHz)	1100
Features	Enable, Frequency synchronization, Light Load Efficiency, Over Current Protection, Synchronous Rectification, UVLO adjustable
Operating temperature range (°C)	-40 to 150
Rating	Automotive
Regulated outputs (#)	1
Control mode	current mode
Duty cycle (max) (%)	98
Type	Converter

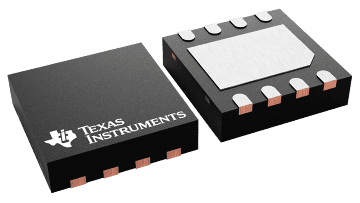

VSON (DRB)

9 mm² 3 x 3
