BQ24045

正在供货

产品详情

BQ2404x 系列器件是高度集成的锂离子和锂聚合物线性充电器器件，面向空间受限的便携式应用。该器件由 USB 端口或交流适配器供电。高输入电压范围和输入过压保护功能支持低成本、未稳压的适配器。

BQ2404x 具有为电池充电的单电源输出。如果在 10 小时的安全定时器期间内平均系统负载无法让电池充满电，则可以使系统负载与电池并联。

电池充电经历以下三个阶段：调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控 IC 结温，当其超过内部温度阈值时，它会减少充电电流。

充电器功率级和充电电流检测功能均完全集成。该充电器具高精度电流和电压调节环路、充电状态显示和充电终止功能。预充电电流和终止电流阈值通过 BQ24040 和 BQ24045 上的外部电阻进行编程。快速充电电流值也可通过一个外部电阻进行编程。

充电
- 充电电压精度为 1%
- 充电电流精度为 10%
- 引脚可选 USB 100mA 和 500mA 最大输入电流限制
- 可编程终止和预充电阈值，BQ24040 和 BQ24045
- BQ24045 支持高压 (4.35V) 电池化学成分
保护
- 30V 输入额定电压；带有 6.6V 或者 7.1V 输入过压保护
- 输入电压动态电源管理
- 125°C 热调节；150°C 热关断保护
- OUT 短路保护和 ISET 短路检测
- 通过电池 NTC 在 JEITA 范围内运行 – 冷态为 1/2 快速充电电流，热态为 4.06V，BQ24040 和 BQ24045
- 固定 10 小时安全计时器，BQ24040 和 BQ24045
系统
- 针对带有热敏电阻的缺失电池包的自动终止和计时器禁用模式 (TTDM)，BQ24040 和 BQ24045
- 状态指示 – 充电和完成

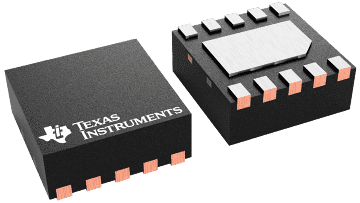

- 采用小型 2mm × 2mm 2 DFN-10 封装
- 针对生产线测试集成了自动启动功能，BQ24041
功能安全型 (BQ24040)
- 可提供用于功能安全系统设计的文档
安全相关认证：
- IEC 62368-1 CB 认证（BQ24040、BQ24045）

Number of series cells	1
Charge current (max) (A)	1
Vin (max) (V)	6.5
Cell chemistry	Li-Ion/Li-Polymer
Battery charge voltage (min) (V)	4.35
Battery charge voltage (max) (V)	4.35
Absolute max Vin (max) (V)	30
Control topology	Linear
Control interface	Standalone (RC-Settable)
Features	BAT temp thermistor monitoring (JEITA profile), IC thermal regulation, Input OVP, VINDPM (Input voltage threshold to maximize adaptor power)
Vin (min) (V)	3.5
Rating	Catalog
Operating temperature range (°C)	0 to 125

WSON (DSQ)

4 mm² 2 x 2
