bq24157S 是一款紧凑、灵活、高效的 USB 适用型开关模式充电管理器件，适用于各种便携式 应用中使用的单节锂离子和锂聚合物电池。可通过一个 I2C 接口对充电参数进行编程。IC 将同步 PWM 控制器，功率金属氧化物半导体场效应晶体管 (MOSFET)，输入电流感测，高精度电流和电压调节以及充电终止功能集成到小型 DSBGA 封装中。
IC 分三个阶段对电池进行充电：调节、恒定电流和恒定电压。输入电流被自动限制在主机设定的值上。
此器件根据电池电压和用户可选的最小电流水平来确定是否终止充电。正常运行期间，如果电池电压下降到低于一个内部阈值，IC 自动重新启动充电周期并在输入电源被移除后，自动进入睡眠模式或者高阻抗模式。充电状态可通过 I2C 接口报告给主机。充电过程中，IC 监视其结温 (TJ) 并且在 TJ 增加到大约 125°C 时减少充电电流。为了支持 USB OTG 器件，通过提升电池电压，bq24157S 能够提供 VBUS (5.05V)。此 IC 采用 20 引脚 DSBGA 封装。
| Number of series cells | 1 |
| Charge current (max) (A) | 1.25 |
| Vin (max) (V) | 6 |
| Cell chemistry | Li-Ion/Li-Polymer |
| Battery charge voltage (min) (V) | 3.5 |
| Battery charge voltage (max) (V) | 4.44 |
| Absolute max Vin (max) (V) | 20 |
| Control topology | Switch-Mode Buck |
| Control interface | I2C |
| Features | BAT temp thermistor monitoring (hot/cold profile), USB OTG integrated |
| Vin (min) (V) | 4 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

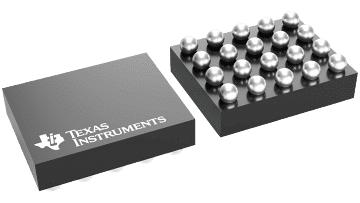

| DSBGA (YFF) | 20 | 3.96 mm² 1.8 x 2.2 |
