TPS2546 是一款集成有 USB 2.0 高速数据线路 (D+/D-) 开关的 USB 充电端口控制器和电源开关。TPS2546 可在 D+/D– 上提供电气信号，从而为下列出的充电方案提供支持。TI 使用 TPS2546 对常用的移动电话、平板电脑以及媒体设备进行充电测试，以确保其既与符合 BC1.2 的器件兼容也与不符合 BC1.2 的器件兼容。
除了支持对常用设备进行充电，TPS2546 还支持两种不同的电源管理 功能，分别为电源唤醒和端口电源管理 (PPM)（通过 STATUS 引脚实现）。电源唤醒可在 S4/S5 充电过程中实现电源控制，而 PPM 能够在多端口应用中管理端口电源。此外，TPS2546 完全支持带有鼠标/键盘（适用于低速和高速）的系统唤醒（从 S3 唤醒）。
TPS2546 73mΩ 配电开关专门用于 可能 面临高容性负载和短路问题的应用。凭借两个可编程电流阈值，该器件可灵活设置电流限值和负载检测阈值。
All trademarks are the property of their respective owners.
| Product type | Charge port controller |
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 5.5 |
| Continuous current (max) (A) | 2.7 |
| Current limit (A) | 0.2 to 2.5 |
| Operating temperature range (°C) | -40 to 125 |
| Enable | Active High |
| Number of switches | 1 |
| Current limit accuracy at 1 A | 0.1 |
| Rating | Catalog |

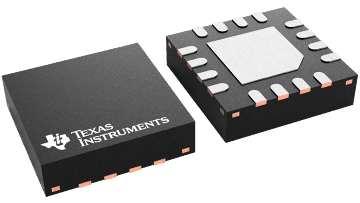

| WQFN (RTE) | 16 | 9 mm² 3 x 3 |
