TPS65090A是一款用于便携式应用的单芯片电源管理集成电路 (IC)，此器件包含一个支持双重或三重锂离子或锂聚合物电池组电源路径管理的电池充电器。 此充电器可直接连接至一个外部墙上适配器。 三个高效降压转换器专门用来提供一个固定 5V 系统电压、一个固定 3.3V 系统电压和一个可调电压轨。 为了在最大可能的负载电流范围内实现最大效率，这些降压转换器在轻负载时进入低功率模式。 这些降压转换器允许使用小型电感器和电容器以实现一个小型解决方案尺寸。 TPS65090A还集成了两个通用常开 LDO，这两个 LDO 在关断时为控制系统的电路区块供电。 每个 LDO 的运行输入电压范围介于 6V 和 17V 之间，从而使得它们能够由墙上适配器或直接由主电池组供电。
此器件还内置了 7 个负载开关。 它们可被用来针对应用电路中的特定电路区块来对电源进行单独控制。 流经负载开关的电流，以及降压转换器的输出电流，来自交流适配器的输入电流和充电电流受到监控并可使用数字接口读出。
| Regulated outputs (#) | 5 |
| Configurability | Factory programmable, Software configurable |
| Vin (min) (V) | 6 |
| Vin (max) (V) | 17 |
| Iout (max) (A) | 5 |
| Features | Comm control, Power good |
| Step-up DC/DC converter | 0 |
| Step-down DC/DC converter | 3 |
| Step-down DC/DC controller | 0 |
| Step-up DC/DC controller | 0 |
| LDO | 2 |
| Rating | Catalog |
| Switching frequency (max) (kHz) | 1840 |
| Operating temperature range (°C) | -40 to 85 |
| Shutdown current (ISD) (typ) (µA) | 1 |
| Switching frequency (typ) (kHz) | 1600 |

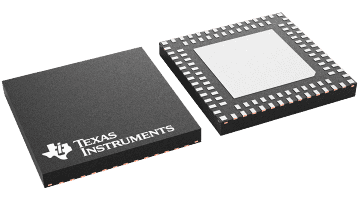

| VQFN-MR (RVN) | 100 | See data sheet |
