TPS22986 是一款用于有源 Thunderbolt™ 线缆的电源选择器件。 此器件从两个可用的电源中选择一个 3.3V 输入并将选中的输入连接至两个输出，OUTA 和 OUTB。 当 3.3V 电源未出现时，输出变成高阻抗。

TPS22986 有两个运行模式，正常模式和控制模式。 在正常模式下，当一个有效电源出现时，OUTA 一直接通。 当 ENB 输入为高电平时，OUTB 被连接至一个有效电源。

在控制模式中，OUTA 运行方式与正常模式下一样而 OUTB 由VDD1 及 VDD2 上的受监控输入和有效电源组合控制。 当一个有效 VDD 可用时，此器件在 ENB 上等待一个上升输入，然后在下一个下降 RXH 转变到来前，断开 OUTB。 一旦下一个下降 RXH 转变发生时，此器件重新连接 OUTB。

在任一模式下，当一个有效 VDD 不可用时，TPS22986 打开所有开关并且输出 OUTA 和 OUTB 变成高阻抗。 当被连接的 VDD 超过 3.6V 时，它从输出上断开。

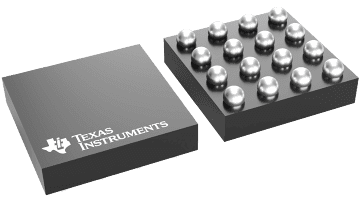

TPS22986 采用 1.6mm x 1.6mm 晶圆级芯片 (WCSP) 封装。
