TPS50601-SP

正在供货

耐辐射 QMLV、3V 至 6.3V 输入、6A 同步降压转换器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

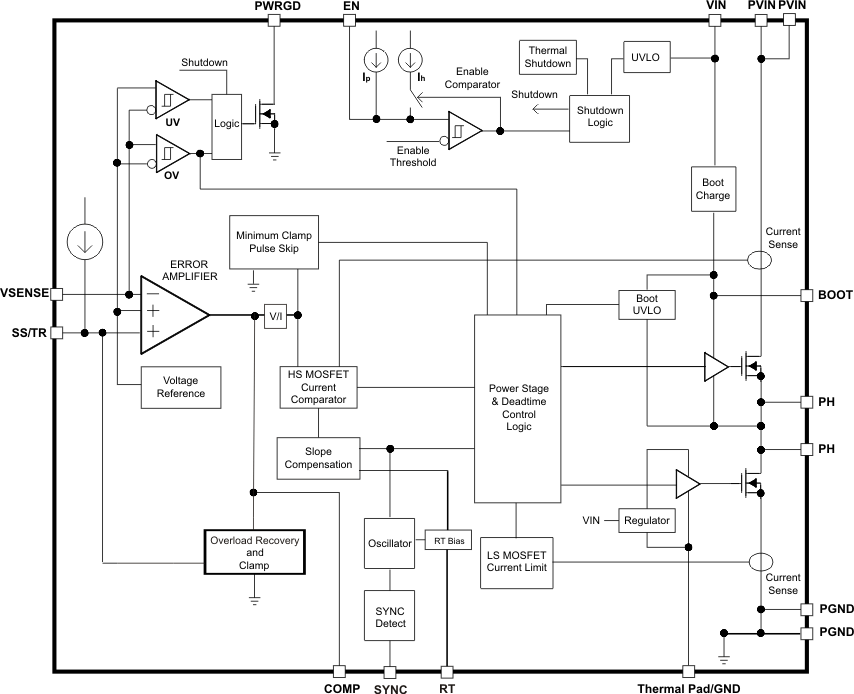

TPS50601-SP 是一款抗辐射加固型 6.3V、6A 同步降压转换器。该器件通过高效率以及集成高侧和低侧 MOSFET 的方式针对小型设计进行了优化。通过电流模式控制减少组件数量，并通过高开关频率缩小电感器封装尺寸，来进一步节省空间。此器件提供耐热增强型 20 引脚陶瓷，双列直插扁平封装。

这些部件仅用于工程评估。以非合规性流程对其进行了处理（即未进行老化处理等操作）并且仅在 25°C 的额定温度下进行了测试。这些部件不适用于质检、生产、辐射测试或飞行。这些零部件无法在 –55°C 至 125°C 的完整 MIL 额定温度范围内或运行寿命中保证其性能。要了解所有可用封装，请参见数据表末尾的可订购产品附录。已知的合格芯片采用叠片封装的裸片

输出电压启动斜坡由 SS/TR 引脚控制，可实现独立电源运行，或者跟踪状态下的运行。此外，正确配置启用与开漏电源正常引脚也可实现电源排序。

高侧 FET 的逐周期电流限制可在过载情况下保护器件，并通过低侧电源限流防止电流失控，从而实现功能增强。此外，还提供可关闭低侧 MOSFET 的低侧吸收电流限值，以防止过多的反向电流。当芯片温度超过热关断温度时，热关断禁用此部件。

5962R10221：
- 抗辐射加固保障 (RHA) 高达 100kRAD (Si) 总电离剂量 (TID)
- 无低剂量率辐射损伤增强 (ELDRS) 100 kRAD (Si) – 10mRAD(Si)/s
- 单粒子锁定 (SEL) 对于
  线性能量传输 (LET) 的抗扰度 = 85MeV-cm²/mg（请参见）
- 单粒子烧毁 (SEB) 和单粒子栅穿 (SEGR) 的抗扰度为 85MeV-cm²/mg，提供安全运行区域 (SOA) 曲线（请参见）
- 提供单粒子瞬变/单粒子功能中断 (SET/SEFI) 横截面图（请参见）
峰值效率：95% (V_O = 3.3V)
集成了 55mΩ/50mΩ 金属氧化物半导体场效应晶体管 (MOSFET)
分离电源轨：PVIN 上的电压为 1.6V 至 6.3V
电源轨：VIN 上的电压为 3V 至 6.3V
6A 最大输出电流
灵活的开关频率选项：
- 100kHz 至 1MHz 可调内部振荡器
- 外部同步功能的频率范围：100kHz 至 1MHz
- 可针对主/从设备将同步引脚配置为 500kHz 输出应用
25°C 下的电压基准为 0.795V±1.258%
单调启动至预偏置输出
通过外部电容进行调节的软启动
用于电源排序的输入使能和电源正常输出
针对欠压及过压的电源良好输出监控
可调节输入欠压锁定 (UVLO)

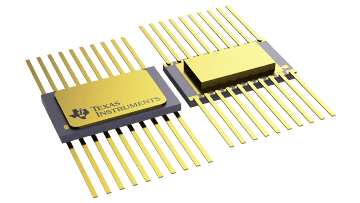

20 引脚耐热增强型陶瓷扁平封装 (HKH)
请访问 www.ti.com/swift 获取 SWIFT文档
请参见工具和软件 (Tools & Software) 选项卡

应用

用于现场可编程门阵列 (FPGA)、微控制器和专用集成电路 (ASIC) 的太空卫星负载点电源
太空卫星有效载荷
抗辐射应用
可用于军用温度范围（-55°C 至 125°C）
提供工程评估 (/EM) 样品 ⁽¹⁾

All trademarks are the property of their respective owners.

Vin (min) (V)	3
Vin (max) (V)	6.3
Vout (min) (V)	0.795
Vout (max) (V)	6.35
Iout (max) (A)	6
Iq (typ) (mA)	5
Switching frequency (min) (kHz)	100
Switching frequency (max) (kHz)	1000
Features	Enable, Frequency synchronization, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, Tracking, UVLO adjustable
Operating temperature range (°C)	-55 to 125
Rating	Space
Regulated outputs (#)	1
Control mode	current mode
Duty cycle (max) (%)	95
Type	Converter

CFP (HKH)	20	93.726 mm² 12.7 x 7.38
DIESALE (KGD)	—	See data sheet
