TPS50301-HT

正在供货

产品详情

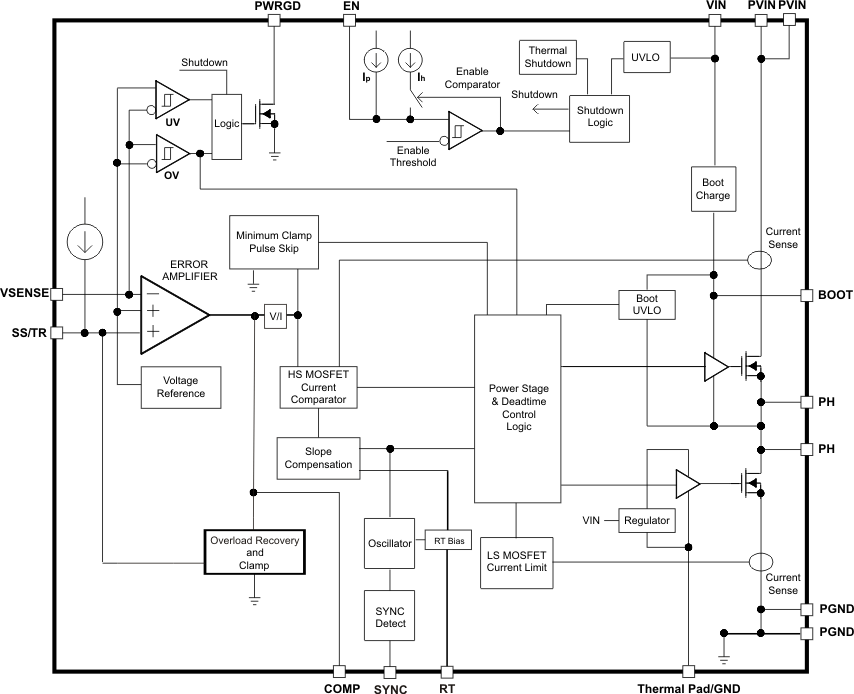

TPS50301-HT 是一款 6.3V、3A 同步降压转换器。该器件通过高效率以及集成高侧和低侧 MOSFET 的方式针对小型设计进行了优化。通过电流模式控制减少组件数量，并通过高开关频率缩小电感器封装尺寸，来进一步节省空间。此器件提供耐热增强型 20 引脚陶瓷，双列直插扁平封装。

输出电压启动斜坡由 SS/TR 引脚控制，可实现独立电源运行，或者跟踪状态下的运行。此外，正确配置使能和开路电源正常引脚也可进行电源定序。

高侧 FET 的逐周期电流限制可在过载情况下保护器件，并通过低侧电源限流防止电流失控，从而实现功能增强。此外，还提供可关闭低侧 MOSFET 的低侧吸收电流限值，以防止过多的反向电流。当芯片温度超过热关断温度时，热关断禁用此部件。

峰值效率：95% (V_O = 3.3V)
集成了 55mΩ/50mΩ 金属氧化物半导体场效应晶体管 (MOSFET)
分离电源轨：PVIN 上的电压为 1.6V 至 6.3V
电源轨：VIN 上的电压为 3V 至 6.3V
3A
灵活的开关频率选项：
- 100kHz 至 1MHz 可调内部振荡器
- 外部同步功能的频率范围：100kHz 至 1MHz
- 可针对主/从应用将同步引脚配置为 500kHz 输出
25°C 下的电压基准为 0.795V±1.258%
单调启动至预偏置输出
可调节慢启动和电源排序
针对欠压及过压提供电源良好输出监控器
可调节输入欠压锁定 (UVLO)

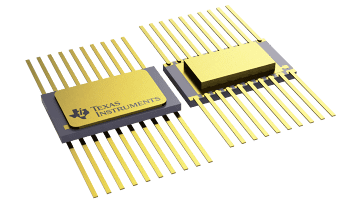

20 引脚耐热增强型陶瓷扁平封装 (HKH)
请参见工具和软件 (Tools & Software) 选项卡
使用 TPS50301-HT 并借助 WEBENCH^® 电源设计器创建定制设计

Vin (min) (V)	3
Vin (max) (V)	6.3
Vout (min) (V)	0.785
Vout (max) (V)	5.5
Iout (max) (A)	3
Iq (typ) (mA)	5
Switching frequency (min) (kHz)	100
Switching frequency (max) (kHz)	1000
Features	Enable, Frequency synchronization, Power good, Tracking
Operating temperature range (°C)	-55 to 210
Rating	High Temp
Regulated outputs (#)	1
Control mode	current mode
Duty cycle (max) (%)	85
Type	Converter

CFP (HKH)

93.726 mm² 12.7 x 7.38
