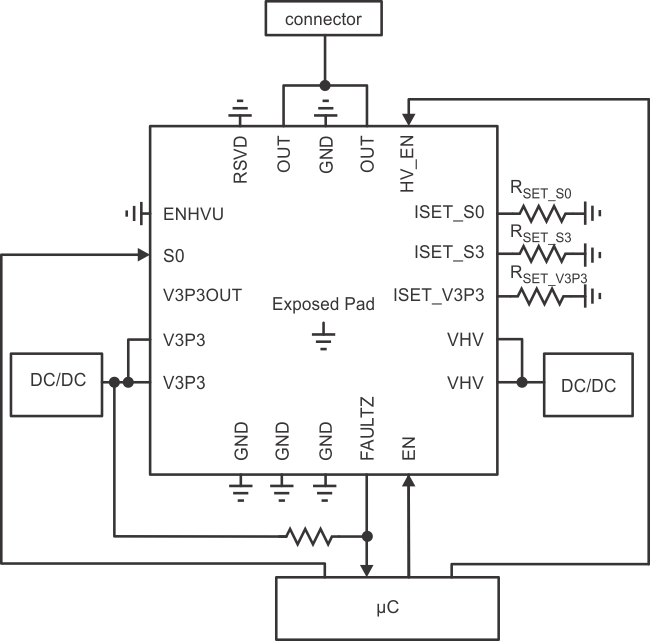

TPS22981 是一款限流型电源多路复用器，此器件可从一个低电压电源（3V 到 3.6V）或者一个高电压电源（4.5V 到 19.8V）提供到一个外设的连接。 由数字控制信号选择所需的输出。

高电压 (VHV) 和低电压 (V3P3) 开关电流限值由外部电阻设定。 一旦达到电流限值，TPS22981 将会控制此开关以保持此电流限值。

当此高电压电源不在时，TPS22981 将保持到低电压电源输出的连接。 高电压线路和高压使能信号出现时，此高压开关将会与低电压开关一同打开，直到在低压开关上检测到一个反向电流，从而实现最小下降电流和击穿电流情况下的低压电源至高压电源的无缝转换。

为了避免 VHV 连接到 V3P3 连接切换期间的电流回流，TPS22981 将会中断 VHV 连接，将此输出放电至 3.3V，然后连接至 V3P3。 当负载出现时，在返回 3.3V 之前，此输出将转变到 0V。

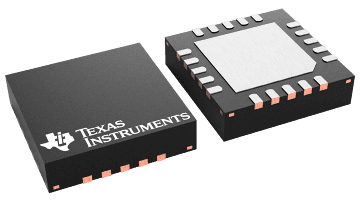

TPS22981 采用 4mm x 4mm x 1mm 四方扁平无引线 (QFN) 封装。
