LM3262 是一款 DC-DC 转换器，针对由单节锂离子电池供电的 RF 功率放大器 (PA) 进行了优化。此外，该器件也可用于其他 应用 ，例如由 USB 供电的便携式 应用。该器件可将介于 2.5V-5.5V 范围内的输入电压降转换至 0.4V-3.6V 的可调输出电压。输出电压使用 VCON 模拟输入进行设置，可提高 RF 级的 PA 效率。
LM3262 具有 5 种工作模式。在脉宽调制 (PWM) 模式下，该器件以 6MHz（典型值）固定频率运行，因此可在驱动低到中等负载时最大限度地抑制 RF 干扰。轻负载时，器件自动进入 ECO 模式并以减少的开关频率运行。在 ECO 模式下，静态电流被减少并延长了电池使用寿命。该器件在关断模式下处于关闭状态，电池流耗降至 0.1µA（典型值）。在低电量状态下，旁路模式可将压降降至 50mV（典型值）以下。此外，该器件还 具备 休眠模式。

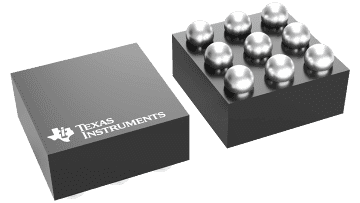

LM3262 采用 9 引脚无引线 DSBGA 封装。高开关频率 (6MHz) 允许仅使用三个微型表面贴装组件，即一个电感和两个陶瓷电容。
All trademarks are the property of their respective owners.
| Vin (min) (V) | 2.5 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 0.4 |
| Vout (max) (V) | 3.6 |
| Iout (max) (A) | 1 |
| Iq (typ) (mA) | 0.06 |
| Switching frequency (min) (kHz) | 5700 |
| Switching frequency (max) (kHz) | 6300 |
| Features | Fixed Output |
| Operating temperature range (°C) | -30 to 90 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | Voltage mode |
| Duty cycle (max) (%) | 100 |
| Type | Converter |
| DSBGA (YFQ) | 9 | 1.96000000000000028000000000000001 mm² 1.4000000000000001 x 1.4000000000000001 |
