TPS22908

正在供货

产品详情

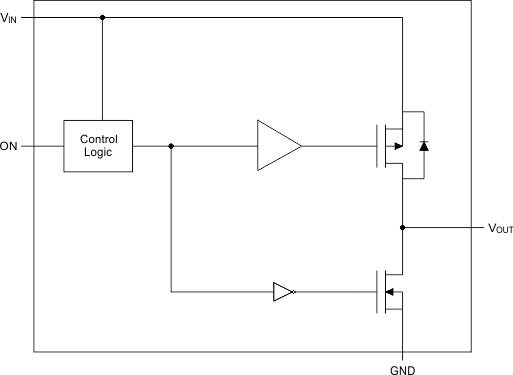

TPS22908 是一款具有受控接通功能的超小型、低 R_导通负载开关。此器件包括一个 P 通道金属氧化物半导体场效应晶体管 (MOSFET)，此晶体管可在 1.0V 至 3.6V 的输入电压范围内运行。此开关由一个开/关输入 (ON) 控制，此输入能够与低电压控制信号直接对接。

TPS22908 采用一个节省空间的 4 端子晶圆级芯片封装 (WCSP)，此封装的焊球间距为 0.5mm (YZT)。器件在自然通风环境下的额定运行温度范围为 -40°C 至 85°C。

低输入电压：1.0V 至 3.6V
超低导通状态电阻（R_导通）
典型 R_导通值
- 在输入电压 (VIN) = 3.6V 时，R_导通=28mΩ
- VIN=2.5V 时，R_导通=33mΩ
- VIN=1.8V 时，R_导通=42mΩ
- VIN=1.2V 时，R_导通=70mΩ
1A 最大持续开关电流
最大静态电流 = 1µA
最大关断电流 = 1µA
低控制输入阀值可实现低压逻辑的使用
受控制的转换率以避免浪涌电流
超小型四端子晶圆级芯片封装 (WCSP)
- 标称尺寸 - 细节请见附录
- 0.9mm × 0.9mm
- 焊球间距 0.5mm，高度 0.6mm
快速输出放电 (QOD)

Number of channels	1
Vin (min) (V)	1
Vin (max) (V)	3.6
Imax (A)	1
Ron (typ) (mΩ)	28
Shutdown current (ISD) (typ) (µA)	1
Quiescent current (Iq) (typ) (µA)	0.19
Soft start	Fixed Rise Time
Current limit type	None
Features	Quick output discharge
Rating	Catalog
Operating temperature range (°C)	-40 to 85
FET	Internal
Device type	Load switches
Function	Inrush current control

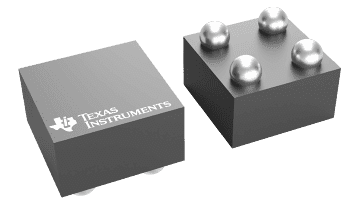

DSBGA (YZT)

1.5625 mm² 1.25 x 1.25
