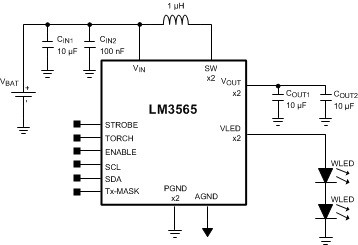

LM3565 是一款 4MHz 定频、电流模式同步升压转换器，此转换器被设计成以 930mA 的电流驱动两个串联闪光 LED。 一个高压电流源使得 LED 能够被端接至接地层，从而免除了对于返回至集成电路 (IC) 的额外返回迹线的需要。
一个专用选通脉冲引脚提供了一个直接接口来触发闪光事件，与此同时，一个外部 Torch 引脚提供了一个在恒定电流模式中启用 LED 的额外方法。 LM3565 能够根据测得的输入电压来自适应地提升传送至 LED 的最大闪光电平。
LM3565 上提供从过压保护到输出短路检测的多重保护特性。
LM3565 具有四个可选电感器电流限值，以帮助用户选择一个适合于此设计的电感器。
| Input voltage type | DC/DC |
| Topology | Boost, current mode |
| Vin (min) (V) | 2.5 |
| Vin (max) (V) | 5.5 |
| Vout (max) (V) | 5.5 |
| Vout (min) (V) | 2.5 |
| Iout (max) (A) | 0.93 |
| Iq (typ) (mA) | 10 |
| Features | LED Thermal Monitor |
| Operating temperature range (°C) | -30 to 85 |
| Dimming method | Analog, PWM |
| Number of channels | 1 |
| Rating | Catalog |

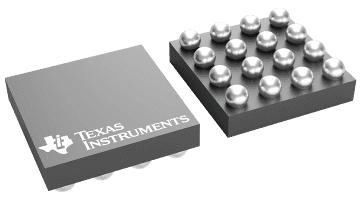

| DSBGA (YZR) | 16 | 5.0625 mm² 2.25 x 2.25 |
