TPS7A47

正在供货

产品详情

TPS7A47 是一款正电压 (+36V) 超低噪声 (4µV_RMS) 低压降线性稳压器 (LDO) 系列产品，能够提供 1A 负载。

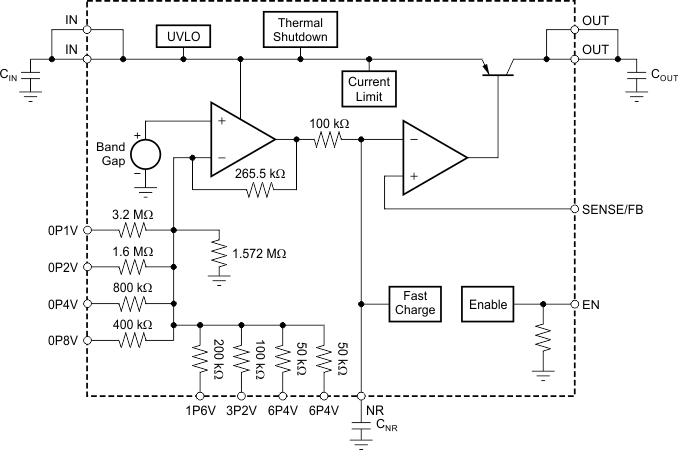

用户可通过印刷电路板 (PCB) 布局布线来编程设定 TPS7A4700 输出电压（最高 20.5V），无需外部电阻器或前馈电容器，从而减少了元件总数量。

配置 TPS7A4701 输出电压时，用户可通过 PCB 布局编程设定（高达 20.5V）或使用外部反馈电阻器调节（高达 34V）。

TPS7A47 由双极型技术设计而成，主要用于高准确度、高精度仪器仪表应用。在此类应用中，规整的电压轨对于系统性能的最大化至关重要。这种设计使其成为功率运算放大器，模数转换器(ADC)，数模转换器 (DAC) 及其它关键应用（诸如医疗、射频 (RF) 和测试测量应用）中高性能模拟电路的最佳选择。

此外，TPS7A47 线性稳压器也非常适合于后置 DC/DC 转换器稳压。通过滤除 dc/dc 开关转换所固有的输出电压纹波，可确保在灵敏仪器仪表、测试和测量、音频和 RF 应用中将系统性能最大化。

对于需要正向和负向低噪声电源轨的应用，请考虑 TI 的TPS7A33负向高电压、超低噪声线性稳压器系列产品。

All trademarks are the property of their respective owners.

Output options	Adjustable Output, Fixed Output
Iout (max) (A)	1
Vin (max) (V)	36
Vin (min) (V)	3
Vout (max) (V)	34
Vout (min) (V)	1.4
Noise (µVrms)	4
Iq (typ) (mA)	0.58
Thermal resistance θJA (°C/W)	30.5
Rating	Catalog
Load capacitance (min) (µF)	10
Regulated outputs (#)	1
Features	Enable, Soft start
Accuracy (%)	2.5
PSRR at 100 KHz (dB)	60
Dropout voltage (Vdo) (typ) (mV)	307
Operating temperature range (°C)	-40 to 125

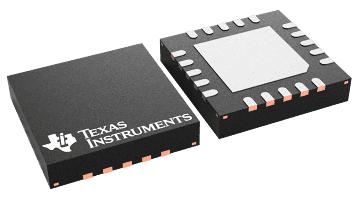

VQFN (RGW)

25 mm² 5 x 5
