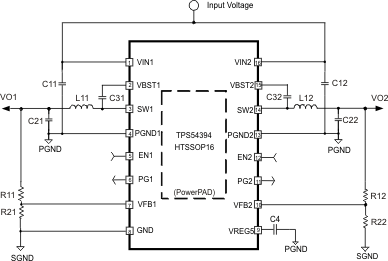

TPS54394 是一款双路、自适应接通时间 D-CAP2™ 模式同步降压转换器。 TPS54394 可帮助系统设计人员通过一个成本有效的、低组件数量、和低待机电流解决方案来完成多种终端设备的电源总线调节器集。 TPS54394 的主控制环路采用 D-CAP2™ 模式控制，此控制模式无需外部补偿组件即可提供极快的瞬态响应。 自适应接通时间控制支持更高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 工作模式之间的无缝转换。 Eco-mode™ 使 TPS54394 能够在较轻负载条件下保持高效率。 TPS54394 也能够去适应诸如高分子有机半导体固体电容器 (POSCAP) 或者高分子聚合物电容器 (SP-CAP) 的低等效串联电阻 (ESR) ，和超低 ESR 陶瓷电容器。 此器件在输入电压为 4.5V 至 18V 之间时提供便捷和有效的运行。
TPS54394 采用 4.4mm x 5mm 16 引脚 TSSOP (PWP) 封装和 4mm x 4mm 16 引脚 VQFN (RSA) 封装，额定环境运行温度范围为 -40°C 至 85°C。
| Vin (min) (V) | 4.8 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 0.76 |
| Vout (max) (V) | 7 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 1.2 |
| Switching frequency (min) (kHz) | 700 |
| Switching frequency (max) (kHz) | 700 |
| Features | Enable, Light Load Efficiency, Power good, Soft Start Fixed, Synchronous Rectification |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| Regulated outputs (#) | 2 |
| Control mode | D-CAP2 |
| Duty cycle (max) (%) | 85 |
| Type | Converter |
| HTSSOP (PWP) | 16 | 32 mm² 5 x 6.4 |
| VQFN (RSA) | 16 | 16 mm² 4 x 4 |
