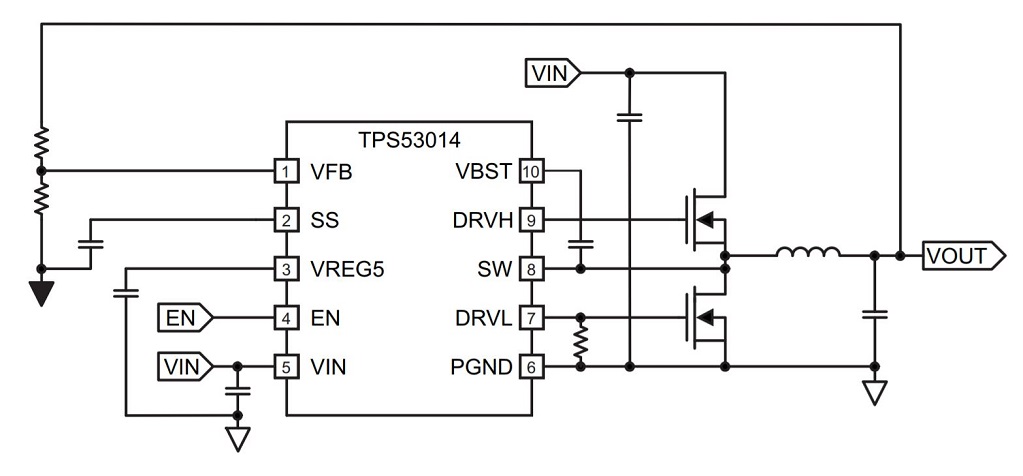

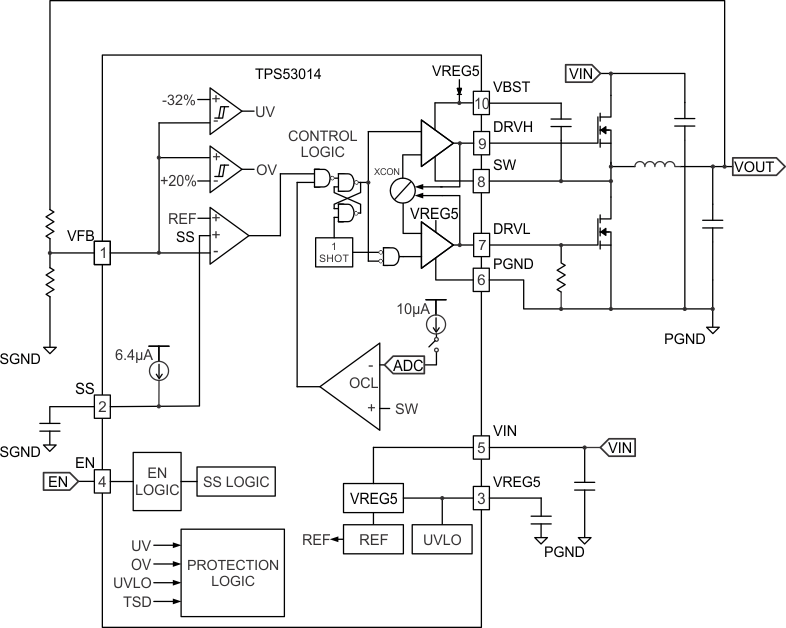

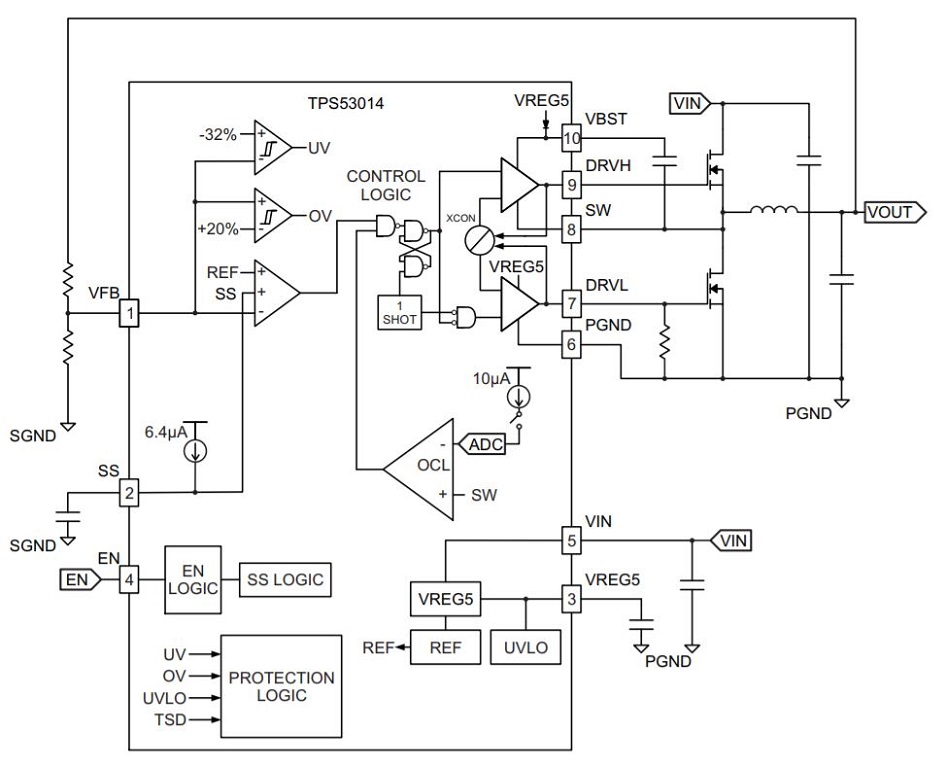

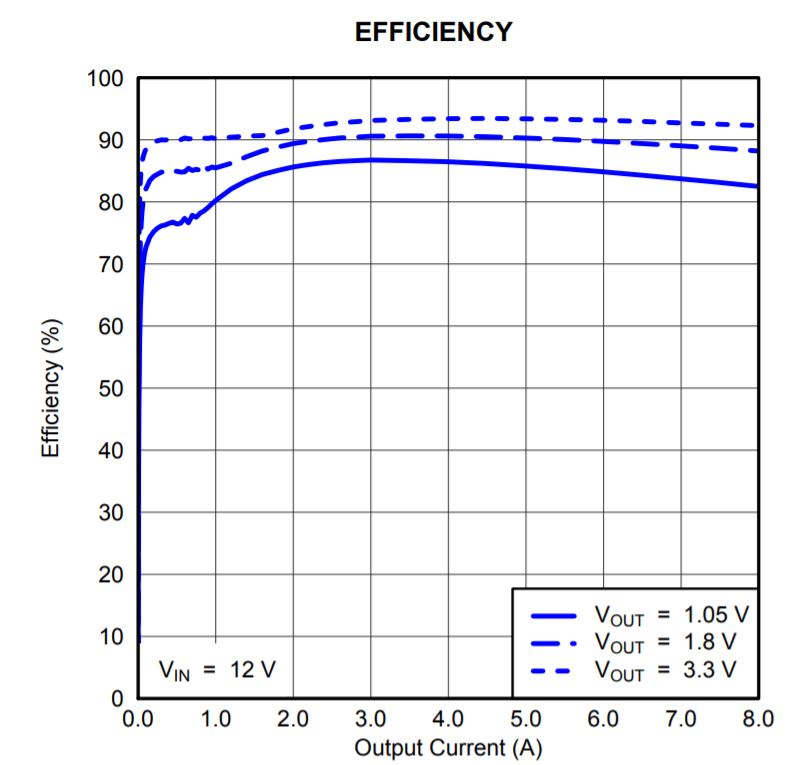

TPS53014 是一款单一、自使用启动时间 D-CAP2™模式同步降压控制器。TPS53014 可帮助系统设计人员通过一个低成本、低组件数的低待机电流解决方案来完成各种终端设备的电源总线调节器集。TPS53014 的主控制环路使用 D-CAP2 模式控制，此控制方式无需外部补偿组件即可实现快速瞬态响应。自使用接通时间支持较高负载条件下 PWM 模式与 Eco-mode™运行间的无缝转换。Eco-mode使 TPS53014 能够在较轻负载状况下保持高效率。TPS53014 也能够适应超低 ESR 陶瓷电容器和低等效串联电阻 (ESR)输出电容器，例如 POSCAP 或 SP-CAP。此器件在4.5V 至 28V 的输入电压和 0.77V 至 7V 的输出电压下提供便捷和高效运行。
TPS53014 采用 3mm × 3mm 10 引脚 VSSOP (DGS) 封装，额定环境温度范围为 –40°C 至 +85°C。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 28 |
| Vout (min) (V) | 0.76 |
| Vout (max) (V) | 7 |
| Iout (max) (A) | 25 |
| Iq (typ) (mA) | 0.66 |
| Switching frequency (min) (kHz) | 500 |
| Switching frequency (max) (kHz) | 500 |
| Features | Enable, Light Load Efficiency, Pre-Bias Start-Up, Synchronous Rectification |
| Operating temperature range (°C) | -40 to 85 |
| Regulated outputs (#) | 1 |
| Number of phases | 1 |
| Rating | Catalog |
| Control mode | D-CAP2 |
| Type | Controller |
| VSSOP (DGS) | 10 | 14.7 mm² 3 x 4.9 |
