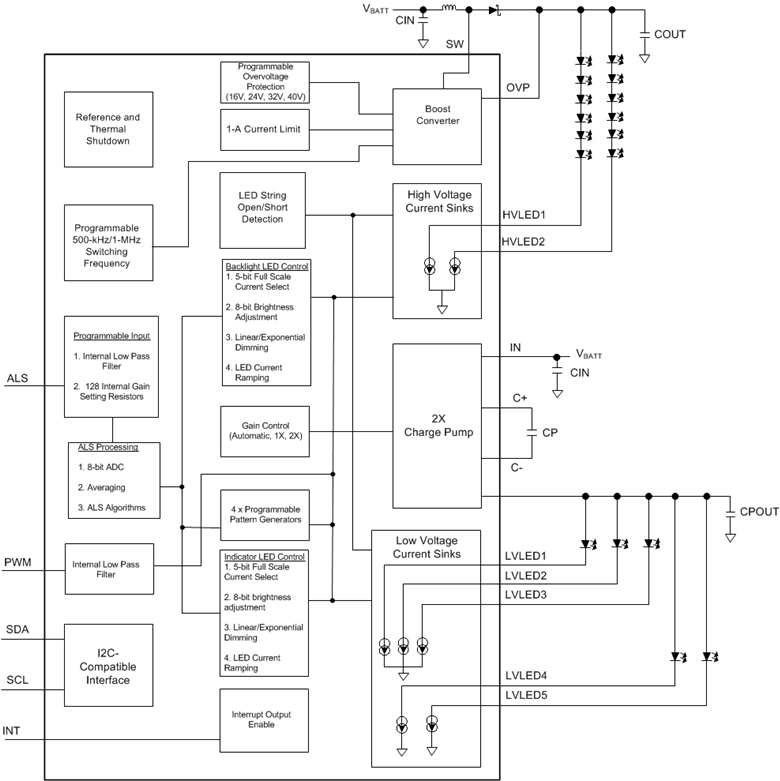

LM3533 是一款用于智能手机内背光、键盘和指示器 LED 的完整电源。 高压电感升压转换器为用于显示屏背光和键盘功能的两个串联 LED 灯串供电（HVLED1 和 HVLED2）。 集成电荷泵为五个低电压指示器 LED 电流阱（LVLED1 至 LVLED5）提供偏置。 所有低压电流阱均具有一种可编程图案生成器，可针对各种闪烁图案对其输出电流进行调制。
附加功能包括用于内容可调背光控制 (CABC) 的脉宽调制 (PWM) 控制输入以及一个带有 8 位内部模数转换器 (ADC) 的环境光传感器 (ALS) 接口，这两种功能可根据环境光照条件自动调节电流。 PWM 和 ALS 输入均可用于控制任何高电压或低电压电流阱。
LM3533 完全可由一个 I2C 兼容接口进行编程。 该器件采用

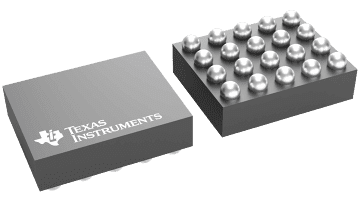

20 引脚芯片尺寸球状引脚栅格阵列 (DSBGA) 封装，其工作输入电压范围为 2.7V 至 5.5V，工作温度范围为 -40°C 至 +85°C。
All trademarks are the property of their respective owners.
| Number of channels | 7 |
| Vin (min) (V) | 2.7 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 2.7 |
| Vout (max) (V) | 40 |
| Type | Inductive |
| Switching frequency (max) (kHz) | 1000 |
| Duty cycle (max) (%) | 94 |
| LED current per channel (mA) | 30 |
| Peak efficiency (%) | 88 |
| Topology | Boost |
| Features | OVP |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| DSBGA (YFQ) | 20 | 3.96 mm² 2.2 x 1.8 |
