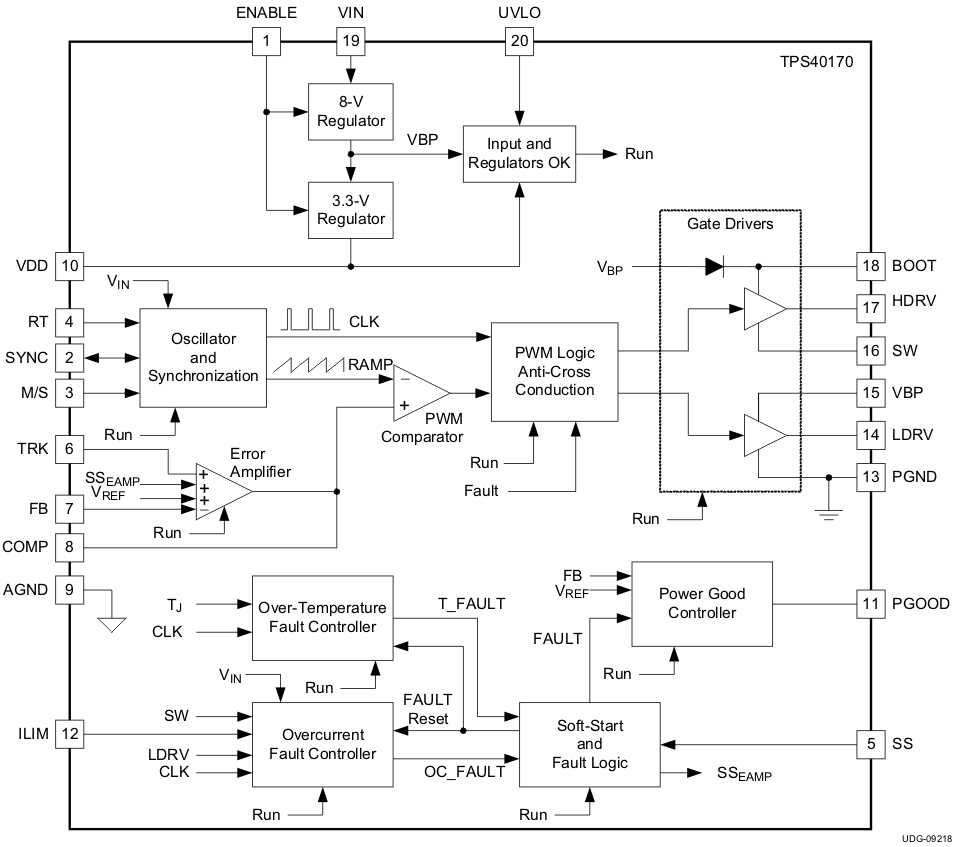

TPS40170-Q1 器件是一款功能齐全的同步 PWM 降压控制器，工作输入电压介于 4.5V 至 60V 之间，并针对高功率密度、高可靠性的直流/直流转换器应用进行了优化。该控制器通过输入电压前馈补偿实施电压模式控制，可在输入电压变化时立即做出响应。开关频率可在 100kHz 至 600kHz 之间进行编程。
TPS40170-Q1 器件具有整套系统保护和监控特性，例如可编程 UVLO、通过检测低侧 FET 实现的可编程过流保护 (OCP)、通过检测高侧 FET 实现的可选短路保护 (SCP) 和热关断。启用引脚可在低电流（典型值 1µA）模式下实现系统关断。控制器支持预偏置输出，提供一个开漏电源良好 (PGOOD) 信号，并支持闭环软启动、输出电压跟踪以及自适应死区时间控制。
TPS40170-Q1 器件提供精度为 1% 的精确输出稳压。此外，该控制器还采用新型双向同步方案，即一个控制器作为主要控制器，其他下游控制器作为辅助控制器，辅助控制器可与主要控制器同相或 180° 异相同步。辅助控制器可在自由运行开关频率的 ±30% 范围内与外部时钟同步。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 60 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 57 |
| Iout (max) (A) | 20 |
| Iq (typ) (mA) | 4.5 |
| Switching frequency (min) (kHz) | 100 |
| Switching frequency (max) (kHz) | 600 |
| Features | Adjustable current limit, Enable, Frequency synchronization, Power good, Pre-Bias Start-Up, Synchronous Rectification, Tracking, UVLO adjustable |
| Operating temperature range (°C) | -40 to 125 |
| Regulated outputs (#) | 1 |
| Number of phases | 1 |
| Rating | Automotive |
| Control mode | Voltage mode |
| Type | Controller |

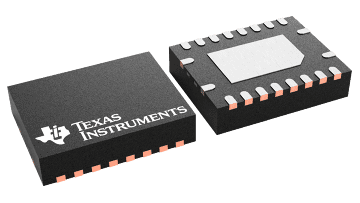

| VQFN (RGY) | 20 | 15.75 mm² 4.5 x 3.5 |
