TPS7A16-Q1

正在供货

产品详情

TPS7A16-Q1 超低功耗、低压降 (LDO) 稳压器具有超低静态电流、高输入电压以及微型高热性能封装等诸多优势。

TPS7A16-Q1 设计用于连续或者断续（备用电源）电池供电的应用，在此类应用中，超低的静态电流对于延长系统电池的寿命十分关键。

TPS7A16A-Q1 提供了一个与标准 CMOS 逻辑兼容的使能引脚 (EN)，以及一个具有用户可编程延迟的集成开漏高电平有效电源正常状态指示输出 (PG) 引脚。这些引脚用于基于微控制器、由电池供电且需要电源轨排序的应用。

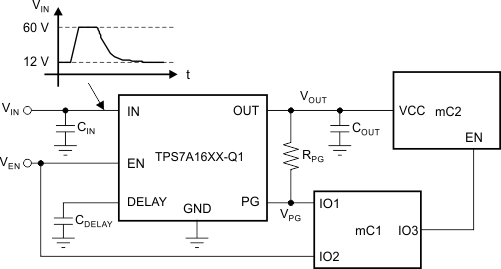

此外，TPS7A16-Q1 设计用于为多节电池解决方案（从多节电池电动工具组到汽车应用）生成低电压电源，不仅能够提供一个稳压良好的电压轨，还能够承受瞬态电压并在电压瞬态期间保持稳压状态。这些特性意味着电涌保护电路更加简单且更为经济高效。

符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 1：–40°C 至 +125°C，T A
- 器件 HBM ESD 分类等级 H2
- 器件 CDM ESD 分类等级 C3B
宽输入电压范围：3V 至 60V
超低静态电流：5µA
关断时静态电流为：1µA
输出电流：100mA
低压降：20 mA 时为 60 mV
精度：2%
可提供：
- 固定输出电压：3.3V 和 5V
- 可调节输出电压：大约 1.2 至 18.5V
具有可编程延迟的电源正常状态指示功能
电流限制和热关断保护
与陶瓷输出电容器一起工作时保持稳定： ≥ 2.2µF
功能安全型
- 可提供用于功能安全系统设计的文档

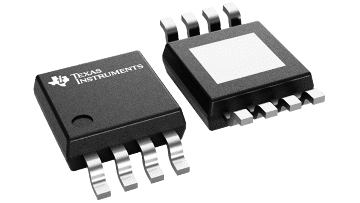

封装：带散热焊盘的高热性能、8 引脚 HVSSOP 封装

Output options	Adjustable Output, Fixed Output
Iout (max) (A)	0.1
Vin (max) (V)	60
Vin (min) (V)	3
Vout (max) (V)	18.5
Vout (min) (V)	1.2
Fixed output options (V)	3.3, 5
Noise (µVrms)	215
Iq (typ) (mA)	0.005
Thermal resistance θJA (°C/W)	66
Rating	Automotive
Load capacitance (min) (µF)	2.2
Regulated outputs (#)	1
Features	Enable, Power good
Accuracy (%)	2
PSRR at 100 KHz (dB)	26
Dropout voltage (Vdo) (typ) (mV)	60
Operating temperature range (°C)	-40 to 125

HVSSOP (DGN)

14.7 mm² 3 x 4.9
