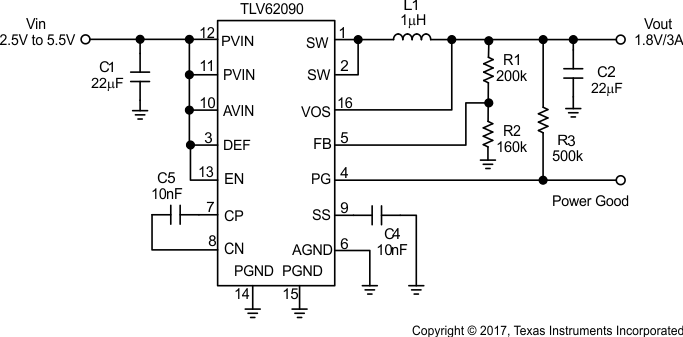

TLV62090 器件是一款高频同步降压转换器，经优化具有小解决方案尺寸和高效率两大优点，非常适合电池供电类 应用。为了最大限度地提高效率，该转换器以 1.4MHz 的标称开关频率在脉宽调制 (PWM) 模式下工作，并且会在轻负载电流条件下自动进入节能工作模式。在分布式电源和负载点稳压应用中，该器件允许对其他电压轨的电压进行跟踪，并且允许采用介于 10µF 至 150µF 范围内甚至更高的输出电容。通过使用 DCS-Control 拓扑，此器件可实现出色的负载静态性能以及精确的输出电压调节。
输出电压启动斜坡由软启动引脚控制，可由独立电源供电运行，也可在跟踪配置下运行。此外，还可以通过配置使能 (EN) 引脚和电源正常状态 (PG) 引脚实现电源排序。在节能模式下，该器件静态工作电流的典型值为 20µA。在整个负载电流范围内，自动进入省电模式并且以无缝方式保持高效。
该器件采用 3mm x 3mm 16 引脚超薄四方扁平无引线 (VQFN) (RGT) 封装。
| Vin (min) (V) | 2.5 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 5.5 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 0.02 |
| Switching frequency (min) (kHz) | 1400 |
| Switching frequency (max) (kHz) | 1400 |
| Features | Enable, Light load efficiency, Output discharge, Over Current Protection, Power good, Pre-Bias Start-Up, Synchronous Rectification, Tracking, UVLO fixed |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | Constant on-time (COT), DCS-Control |
| Duty cycle (max) (%) | 100 |
| Type | Converter |
| VQFN (RGT) | 16 | 9 mm² 3 x 3 |
