TPS62650-Q1

正在供货

产品详情

TPS62650-Q1 器件是一款针对电池供电便携式应用而进行了优化的高频率同步降压直流到直流转换器。为了满足低功耗应用的要求，TPS62650-Q1 支持高达 800 mA 的负载电流，而且还允许使用小型，低成本电感器与电容器。

该器件是移动电话以及类似的由单节锂离子电池供电应用的理想选择。借助可调输出电压范围（可由一个 I²C 接口调低至 0.75V），此器件支持智能手机和手持计算机内为数字信号处理器 (DSP) 和处理器供电的低压内核电源。

TPS62650-Q1 可在经调节的 6MHz 开关频率下运行并在轻负载电流时进入频率优化省电模式，从而在整个负载电流范围内保持高效率。在关断模式下，流耗减少至小于 3.5μA。

此串行接口与标准，快速/超快速以及高速模式 I²C 技术规范兼容，从而实现高达 3.4Mbps 的数据传输。这个通信接口用于动态电压缩放，例如将电压降压至 12.5mV，以设置输出电压，或者重新设定工作模式（PFM/PWM 或强制 PWM）。

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：
- 器件温度 2 级：-40℃ 至 +105℃ 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件充电器件模型 (CDM) ESD 分类等级 C3B
6MHz 运行时效率为 86%
38μA 静态电流
2.3V 至 5.5V 的宽 V_IN 范围
6MHz 稳频运行
负载和线路瞬态
±2% 脉宽调制 (PWM) 直流电压精度
自动脉冲频率调制 (PFM) / 脉冲宽度调制 (PWM) 模式切换
低纹波轻负载 PFM
速率高达 3.4Mbps 的 I²C 兼容接口
可选引脚输出电压 (VSEL)
内部软启动，<150μs 的启动时间
电流过载和热关断保护

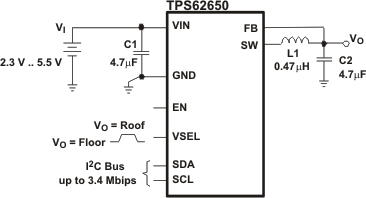

需要三个表面贴装的外部组件（一个多层陶瓷电容 (MLCC) 电感器、两个陶瓷电容器）
完整的 1 毫米以下组件外形解决方案
整体解决方案尺寸 < 13mm²
采用 9 引脚 NanoFree (CSP) 封装

Vin (min) (V)	2.3
Vin (max) (V)	5.5
Vout (min) (V)	0.75
Vout (max) (V)	1.4375
Iout (max) (A)	0.8
Iq (typ) (mA)	0.038
Switching frequency (min) (kHz)	5400
Switching frequency (max) (kHz)	6600
Features	Enable, Light load efficiency, Output discharge, Synchronous Rectification
Operating temperature range (°C)	-40 to 105
Rating	Automotive
Regulated outputs (#)	1
Control mode	Voltage mode
Duty cycle (max) (%)	100
Type	Converter

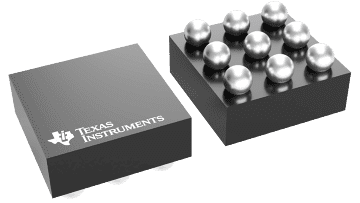

DSBGA (YFF)

1.96000000000000028000000000000001 mm² 1.4000000000000001 x 1.4000000000000001
